Плата индикации 2.746.001 от Маяка 233 и пики

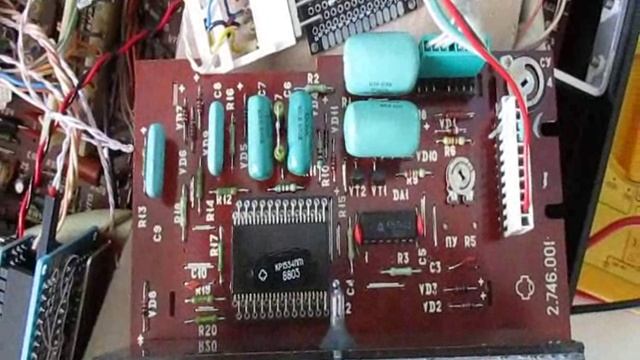

Плата индикации 2.746.001 от Маяка 233 и доработка ее до индикации пиков. Микросхема 1534ПП1 на плате - по факту перемаркированная 1534ПП2. Проверялась плата в работе на Маяке 240 С-1 с дополнительной переходной платой. Вместо питания +38в в Маяке-233 использовано штатное +24в от Маяка-240. Номиналы резисторов корректировались по ходу доработки. Это конечно не самый лучший вариант схемы индикации с пиками на 1534ПП1(2), но вполне выполнимый и доступный.
Плата индикации 2.746.001 от Маяка 233 и доработка ее до индикации пиков. Микросхема 1534ПП1 на плате - по факту перемаркированная 1534ПП2. Проверялась плата в работе на Маяке 240 С-1 с дополнительной переходной платой. Вместо питания +38в в Маяке-233 использовано штатное +24в от Маяка-240. Номиналы резисторов корректировались по ходу доработки. Это конечно не самый лучший вариант схемы индикации с пиками на 1534ПП1(2), но вполне выполнимый и доступный.
