Теплообменник 140 кВт с нестандартными патрубками.

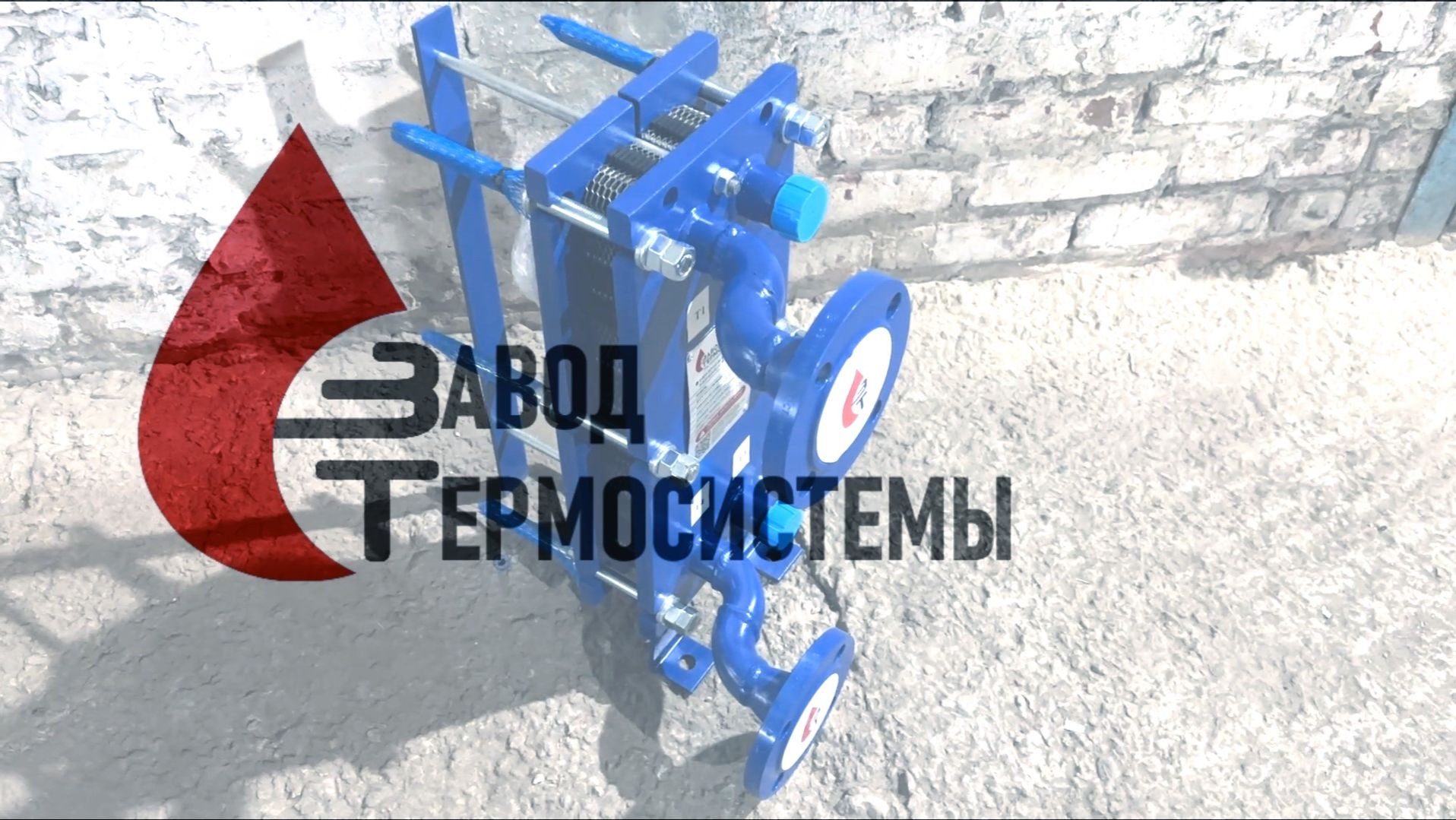

Меня зовут Константин Солодовник, я отвечаю за техническую часть производства на «Заводе Термосистемы». Когда от заказчика из Красноярска поступил запрос на отопительный теплообменник с необычным уточнением по типу и расположению патрубков, я сразу понял: стандартным оборудованием тут не обойтись. Заказчику требовался агрегат мощностью 140 кВт для системы отопления жилого дома, но с особыми условиями подключения. Чтобы инженерные сети на объекте не приходилось переваривать, мы должны были изготовить теплообменник с нестандартными патрубками. Техническая задача: почему стандартный SN04 не подходил Базой проекта выступил разборный пластинчатый аппарат SN04. Это проверенная временем серия, но в заводском исполнении патрубки по нагреваемой стороне идут с наружной резьбой Ду32. Заказчик же хотел видеть на входе и выходе фланцы Ду50. Причина проста: подводящие магистрали на объекте уже были смонтированы под пятидесятый диаметр. Чтобы не городить на площадке сварку и переходники, клиент попросил адаптировать теплообменник еще на этапе производства. Расчеты и проектирование Эту задачу я отрабатывал в связке с коллегами. Техническим расчетом и проектированием этого теплообменника занимался проектный отдел «Завода Термосистемы». После детальной проработки гидравлики мы с заказчиком пришли к выводу, что переход с Ду32 на Ду50 технически оправдан и не повлияет на теплосъем. Моей зоной ответственности стал контроль изготовления: нужно было не просто собрать аппарат, а обеспечить герметичность и прочность переходных узлов. Этап 1: Изготовление корпуса и пакета пластин Процесс мы запустили незамедлительно. Срок изготовления самого теплообменника составил всего 1 день. Вначале была выполнена резка плит корпуса на лазерном комплексе — это дает идеальную геометрию корпуса. Следом идет покраска плит корпуса износостойкой порошковой эмалью. Параллельно специалисты сборочного цеха набрали пакет пластин. Сборка пакета — дело кропотливое: нужно строго соблюсти чередование каналов, чтобы греющий контур с графиком 95°C/70°C эффективно отдавал тепло, а нагреваемый поднимался с 60°С до рабочих 80°С. После установки пакета пластин, проводится стяжка пакета при помощи резьбовых шпилек. Финальным этапом проводится проверка теплообменника на герметичность (опрессовка) давлением на 30% больше рабочего. Этап 2: Работа с нестандартными патрубками Самый ответственный момент — адаптация присоединительных патрубков. Для выполнения этой технической задачи мы изготовили специальные переходы с диаметра Ду32 на Ду50. Особым техническим моментом была приварка ду50 фланцев на 2 патрубка теплообменника. Это не просто «накидать шов»: во-первых, мы привариваем участки трубопровода строго соосно, чтобы избежать напряжений при монтаже. Во-вторых, провариваем переходную втулку, расширяющую проходное сечение. Такое решение позволило исключить монтажную сварку на стройплощадке. Теперь для врезки в систему потребуются только ответные фланцы и болты. Мы добились главного: теплообменник должен подключаться к подводящим трубопроводам без сварочных работ. Контроль качества и принцип работы Готовое изделие прошло опрессовку тройным давлением. Мы проверили оба контура: греющий и нагреваемый. Принцип работы теплообменника базируется на передаче энергии через тонкие гофрированные пластины. Внутри аппарата греющий теплоноситель (95/70) и холодный контур (60/80) движутся в противотоке, не смешиваясь. Нагретая до 80°С вода далее поступает в фанкойлы производственного помещения. Благодаря турбулизации потока в пластинах КПД остается стабильно высоким, а сам аппарат при мощности 140 кВт остается компактным и обслуживаемым. Конкурентное преимущество и логистика Когда клиент сравнивал наше предложение с местными поставщиками Красноярска, он был приятно удивлен. Наша цена оказалась на 35% дешевле, а сроки изготовления — быстрее на 3–4 недели. Сделав выбор в пользу российского производителя, заказчик получил оборудование, собранное специально под его проект. Мы организовали доставку теплообменника на объект заказчика транспортной компанией ПЭК. Доставка в Красноярск заняла 8 дней, груз пришел в целости. Отзыв заказчика Технический специалист «Строй-Базы» оценил нашу работу: «Приятно удивлены, что нам пошли навстречу и взяли на себя изготовление нестандартных патрубков. Открутили штатные фланцы на магистрали, поставили аппарат, затянули болты — и система запущена!».
Меня зовут Константин Солодовник, я отвечаю за техническую часть производства на «Заводе Термосистемы». Когда от заказчика из Красноярска поступил запрос на отопительный теплообменник с необычным уточнением по типу и расположению патрубков, я сразу понял: стандартным оборудованием тут не обойтись. Заказчику требовался агрегат мощностью 140 кВт для системы отопления жилого дома, но с особыми условиями подключения. Чтобы инженерные сети на объекте не приходилось переваривать, мы должны были изготовить теплообменник с нестандартными патрубками. Техническая задача: почему стандартный SN04 не подходил Базой проекта выступил разборный пластинчатый аппарат SN04. Это проверенная временем серия, но в заводском исполнении патрубки по нагреваемой стороне идут с наружной резьбой Ду32. Заказчик же хотел видеть на входе и выходе фланцы Ду50. Причина проста: подводящие магистрали на объекте уже были смонтированы под пятидесятый диаметр. Чтобы не городить на площадке сварку и переходники, клиент попросил адаптировать теплообменник еще на этапе производства. Расчеты и проектирование Эту задачу я отрабатывал в связке с коллегами. Техническим расчетом и проектированием этого теплообменника занимался проектный отдел «Завода Термосистемы». После детальной проработки гидравлики мы с заказчиком пришли к выводу, что переход с Ду32 на Ду50 технически оправдан и не повлияет на теплосъем. Моей зоной ответственности стал контроль изготовления: нужно было не просто собрать аппарат, а обеспечить герметичность и прочность переходных узлов. Этап 1: Изготовление корпуса и пакета пластин Процесс мы запустили незамедлительно. Срок изготовления самого теплообменника составил всего 1 день. Вначале была выполнена резка плит корпуса на лазерном комплексе — это дает идеальную геометрию корпуса. Следом идет покраска плит корпуса износостойкой порошковой эмалью. Параллельно специалисты сборочного цеха набрали пакет пластин. Сборка пакета — дело кропотливое: нужно строго соблюсти чередование каналов, чтобы греющий контур с графиком 95°C/70°C эффективно отдавал тепло, а нагреваемый поднимался с 60°С до рабочих 80°С. После установки пакета пластин, проводится стяжка пакета при помощи резьбовых шпилек. Финальным этапом проводится проверка теплообменника на герметичность (опрессовка) давлением на 30% больше рабочего. Этап 2: Работа с нестандартными патрубками Самый ответственный момент — адаптация присоединительных патрубков. Для выполнения этой технической задачи мы изготовили специальные переходы с диаметра Ду32 на Ду50. Особым техническим моментом была приварка ду50 фланцев на 2 патрубка теплообменника. Это не просто «накидать шов»: во-первых, мы привариваем участки трубопровода строго соосно, чтобы избежать напряжений при монтаже. Во-вторых, провариваем переходную втулку, расширяющую проходное сечение. Такое решение позволило исключить монтажную сварку на стройплощадке. Теперь для врезки в систему потребуются только ответные фланцы и болты. Мы добились главного: теплообменник должен подключаться к подводящим трубопроводам без сварочных работ. Контроль качества и принцип работы Готовое изделие прошло опрессовку тройным давлением. Мы проверили оба контура: греющий и нагреваемый. Принцип работы теплообменника базируется на передаче энергии через тонкие гофрированные пластины. Внутри аппарата греющий теплоноситель (95/70) и холодный контур (60/80) движутся в противотоке, не смешиваясь. Нагретая до 80°С вода далее поступает в фанкойлы производственного помещения. Благодаря турбулизации потока в пластинах КПД остается стабильно высоким, а сам аппарат при мощности 140 кВт остается компактным и обслуживаемым. Конкурентное преимущество и логистика Когда клиент сравнивал наше предложение с местными поставщиками Красноярска, он был приятно удивлен. Наша цена оказалась на 35% дешевле, а сроки изготовления — быстрее на 3–4 недели. Сделав выбор в пользу российского производителя, заказчик получил оборудование, собранное специально под его проект. Мы организовали доставку теплообменника на объект заказчика транспортной компанией ПЭК. Доставка в Красноярск заняла 8 дней, груз пришел в целости. Отзыв заказчика Технический специалист «Строй-Базы» оценил нашу работу: «Приятно удивлены, что нам пошли навстречу и взяли на себя изготовление нестандартных патрубков. Открутили штатные фланцы на магистрали, поставили аппарат, затянули болты — и система запущена!».
