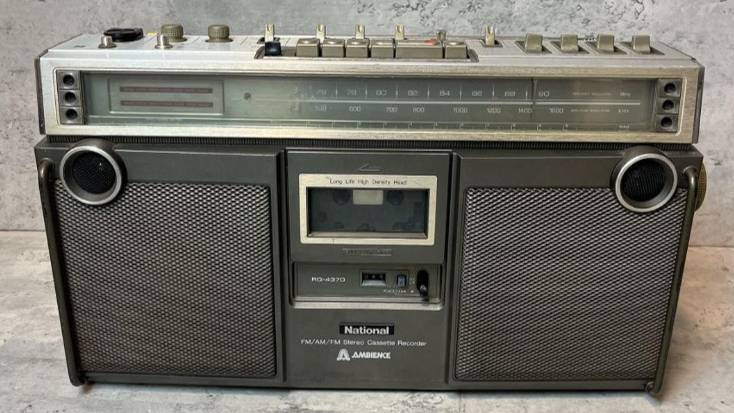

Кассетный магнитофон NATIONAL RQ-4370 FM/AM стерео-радиоприемник-Япония-1978-год
Дата изготовления Сентябрь 1978 года Оснащен системой Ambiance, которая Создает Новое Звуковое поле Используются два 4-позиционных светодиодных счетчика с 7 станциями 2-Полосная Акустическая Система Конструкция высокой мощности с максимальной выходной мощностью 6,6 Вт (3,3 + 3,3) Оснащен линейными входными/выходными разъемами и разъемами DIN для записи/воспроизведения Со Схемой Микширования воспроизведения Используйте Резервный механизм Таймера С Селектором ленты, который может использовать Normal и CrO2 Доступные цвета: Черный-Источник питания: переменный ток 100 В (50/60 Гц), постоянный ток 9 В (6 батареек D), автомобильный аккумулятор 9 В (с использованием автомобильного адаптера RP-917) Потребляемая мощность: около 13 Вт Срок службы батареи: около 12 часов (National «Neo High Top»), 4 часа непрерывной записи, 15 часов или более прерывистой записи) Практический максимум: 3,3 Вт × 2 (EIAJ/DC) Выход: используется полевой транзистор (2 камня) Используется интегральная схема (5 камней) Для встроенного микрофона используется диод, выпрямитель (4 камня), варистор (5 камней), светодиод (15 камней) Динамик: 16-сантиметровый конусный динамик 8 Ом x 2, 3-сантиметровый твитер 8 Ом x 2 СЕКЦИЯ МАГНИТОФОНА Используемые головки: Головка записи / воспроизведения, стирающая головка Используемые двигатели: Двигатели постоянного тока (метод электронного регулятора двигателя / регулировка скорости) Отображение уровня: 2 независимых типа (7 светодиодных дисплеев), (проверка уровня заряда батареи, уровень / настройка) Скорость ленты: 4,8 см / с Время быстрой перемотки вперед / назад: 91 сек или меньше (при использовании ленты C-60) Время воспроизведения записи: 1 час туда и обратно (при использовании ленты C-60) Запись: метод смещения переменного тока Метод стирания по переменному току Дорожки записи: 4-дорожечный 2-канальный стереомонитор Система мониторинга переменного звука Микширование : Микширование воспроизведения (микрофонная лента) Входной терминал Микрофонный терминал: 2 цепи, 2,7 Ком, -72 дБ, 0,25 мВ (используемое сопротивление микрофона 200 ~ 600 Ом) Линейный терминал: 2 цепи, входное сопротивление 50 Ом -24 дБ, 60 мВ Выходной терминал ВНУТР. SP-клемма: 2 цепи, 8 Ом Клемма ЛИНЕЙНОГО выхода: 2 цепи, сопротивление нагрузки 47 Ком или более, 0,36 В Клемма ДЛЯ НАУШНИКОВ: 2 цепи, 80,63 мВ Разъем DIN: для записи /воспроизведения DIN (стандарт EIAJ) Соотношение сигнал/шум (S / N): 50 дБ Шум и флаттер: 0,09% Частотные характеристики: 50 ~ 10000 Гц (НОРМАЛЬНЫЙ), 50 ~ 13.000 Гц (CrO2) СЕКЦИЯ РАДИОСВЯЗИ Частота приёма: AM: 525 ~ 1605 кГц, FM: 76 ~ 90 МГц Промежуточная частота: AM 455 кГц, FM 10,7 МГц Чувствительность приёма AM: 100 мкВ/м/50 мВт, FM 1,5 мкВ/50 мВт Несимметричный тип: 75 Ом, внешний FM-разъём Внешние размеры: 514 мм (ширина) x 289 мм (высота) x 162,5 мм (глубина) Вес: приблизительно 8,2 кг (включая батарейки) Аксессуары Шнур питания (QFC1100) x 1 Прослушивание на магнитной ленте (QFTC15L008NZ) x 1 Сухой элемент питания (SUM-1N) x 6 Винтовой адаптер для модернизации системы (QAA62301) x 1 Микрофон для записи звука (RP-3282E) x 1 Батарея (SUM-3N) x 1
