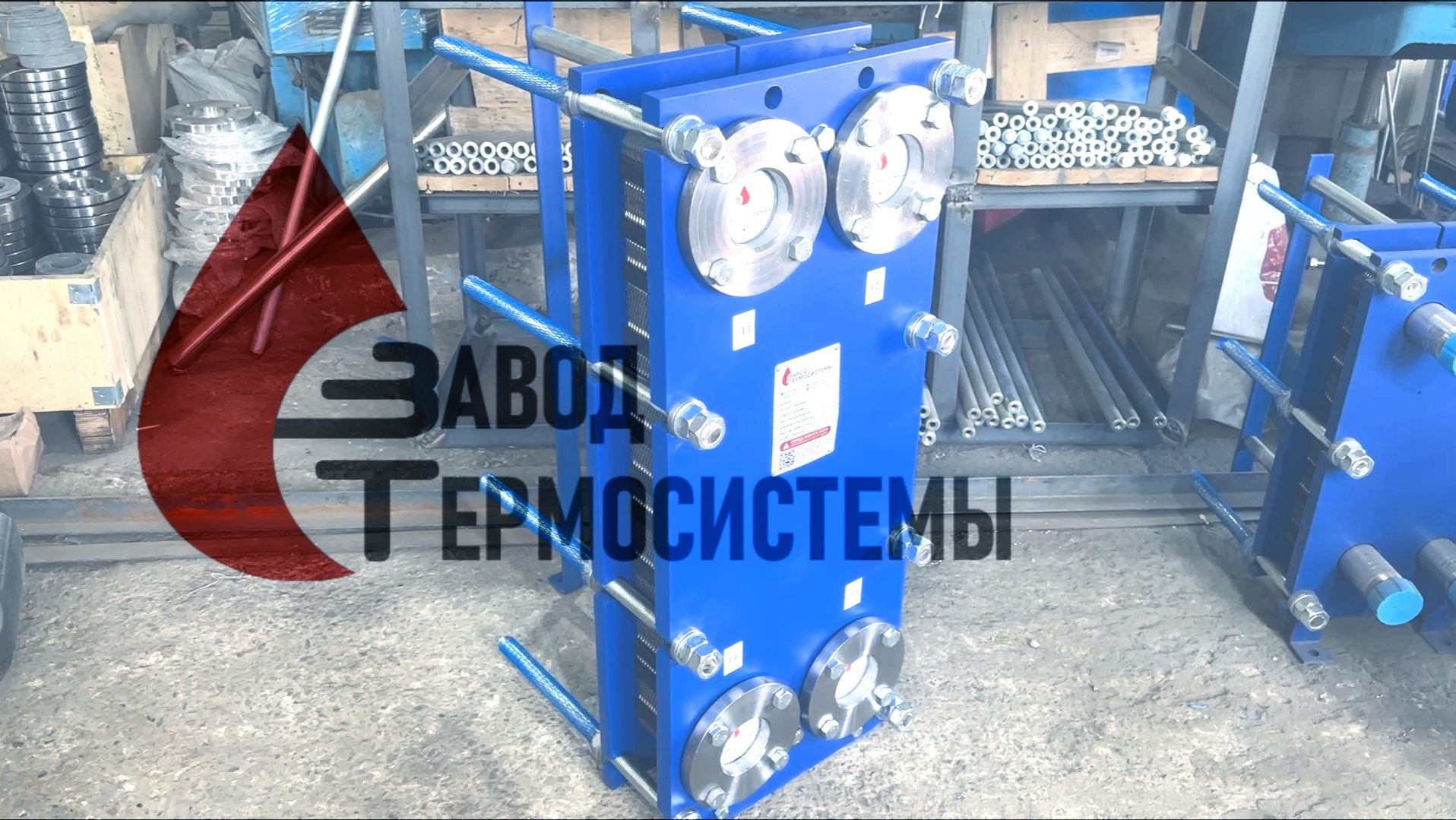

Теплообменник 650 кВт. для отопления.
Анна Бутко - инженер-проектировщик теплообменного оборудования. «Завод Термосистемы» За моими плечами более восьми лет опыта в сфере теплообмена и свыше шестисот успешно реализованных аппаратов. Этот случай — наглядный пример того, как глубокие компетенции и понимание задач заказчика позволяют быстро предложить оптимальное решение. Сегодня расскажу о проекте теплообменника 650 кВт для системы отопления жилого дома. Задача заказчика и сбор исходных данных Ко мне обратилась «Сервисно-монтажная компания» из Иваново, которая обслуживает тепловые пункты и котельные. На объекте вышел из строя старый теплообменник Funke FP22, прослуживший шесть лет. Требовалась срочная замена: квартиры жителей рисковали остаться без тепла. Заказчик уже рассматривал покупку точно такого же аппарата, но срок поставки в две–пять недель категорически не устраивал. Тогда он попросил меня оперативно подобрать альтернативу. В первую очередь я уточнила рабочие параметры. Греющий контур имел температурный график 95°C/70°C, а внутренний теплоноситель требовалось нагревать с 60°C до 80°C перед подачей в радиаторы. Мощность системы — ровно 650 кВт. Имея на руках все данные, я приступила к расчёту аналога теплообменника Funke FP22. Подбор и предложение российского аналога Расчёт вела в специализированном ПО, подбирая разборную пластинчатую модель так, чтобы она точно вписывалась в существующую схему. Ключевыми критериями стали не только идентичная теплопроизводительность, но и гидравлическая совместимость с насосной группой. Проанализировав несколько вариантов, я остановилась на отопительном теплообменнике нашего производства от «Завод Термосистемы». Главным аргументом стала возможность собрать аппарат за один день. Это решало боль заказчика. Кроме того, цена оказалась на 40% ниже оригинала. Я подготовила технико-коммерческое предложение, подробно расписала тепловой расчёт и гарантировала полное соответствие графику. Заказчик утвердил наш вариант незамедлительно. Изготовление теплообменника за одни сутки Производственный процесс выстроен так, чтобы без потери качества выпускать продукцию в экстремально сжатые сроки. В тот же день на заводе вырезали на станке плазменной резки и окрасили корпусные детали. Затем скомплектовали пакет пластин, собранный строго по моему расчётному чертежу. Сборку выполнили методом стяжки шпильками с контролем момента затяжки — это гарантирует равномерное уплотнение и герметичность каналов. Финишным этапом стала гидравлическая опрессовка повышенным давлением, подтвердившая отсутствие перетоков между средами. Весь цикл от резки металла до финальных испытаний уложился в 24 часа. Принцип работы пластинчатого теплообменника Внутри аппарата греющая и нагреваемая среда движутся противотоком по раздельным каналам, образованным гофрированными пластинами. Тепло передаётся через тонкую стенку из нержавеющей стали. Горячий теплоноситель с подачи 95°C, проходя каналы, остывает до 70°C, а обратный поток холодного контура одновременно прогревается с 60°C до 80°C. Интенсивная турбулизация жидкости, создаваемая рельефом пластин, многократно повышает коэффициент теплопередачи и позволяет разместить теплообменник в корпусе скромных габаритов. Преимущества разборной пластинчатой конструкции Компактность и мощность. При отопительной нагрузке 650 кВт аппарат занимает в разы меньше места, чем кожухотрубный аналог. Ремонтопригодность. Разборный пакет в любой момент можно очистить от накипи, заменить отдельную пластину или уплотнение — без замены целого блока. Гибкость. Если в будущем тепловая нагрузка объекта изменится, теплообменник для отопления легко модернизировать, добавив или убрав пластины. Быстрая окупаемость. Снижение капитальных затрат по сравнению с импортными брендами достигает 40%. Как мы решили проблемы заказчика Ситуация требовала предельной оперативности. Я взяла на себя не только расчёт, но и полное сопровождение заказа. После заводских испытаний готовый аппарат сразу отправили транспортной компанией «Деловые Линии». Доставка в Иваново заняла пять дней. Таким образом, клиент получил полностью готовое к монтажу устройство менее чем через неделю после обращения, избежав месячного простоя котельной. Отдельно отмечу, что замена импортного оборудования на российское сняла зависимость от колебаний логистических цепочек. Все комплектующие всегда в наличии на складе завода, а моя расчётная база позволяет за считанные часы адаптировать проект под любой температурный график. Вывод Этот проект в очередной раз подтвердил: многолетний опыт и умение слышать заказчика позволяют превращать даже аварийную задачу в штатную работу. Когда за плечами мощная производственная база и сильная инженерная команда, расчёт аппарата мощностью 650 кВт перестаёт быть вызовом и становится выверенной инженерной рутиной, нацеленной на конкретный результат.
