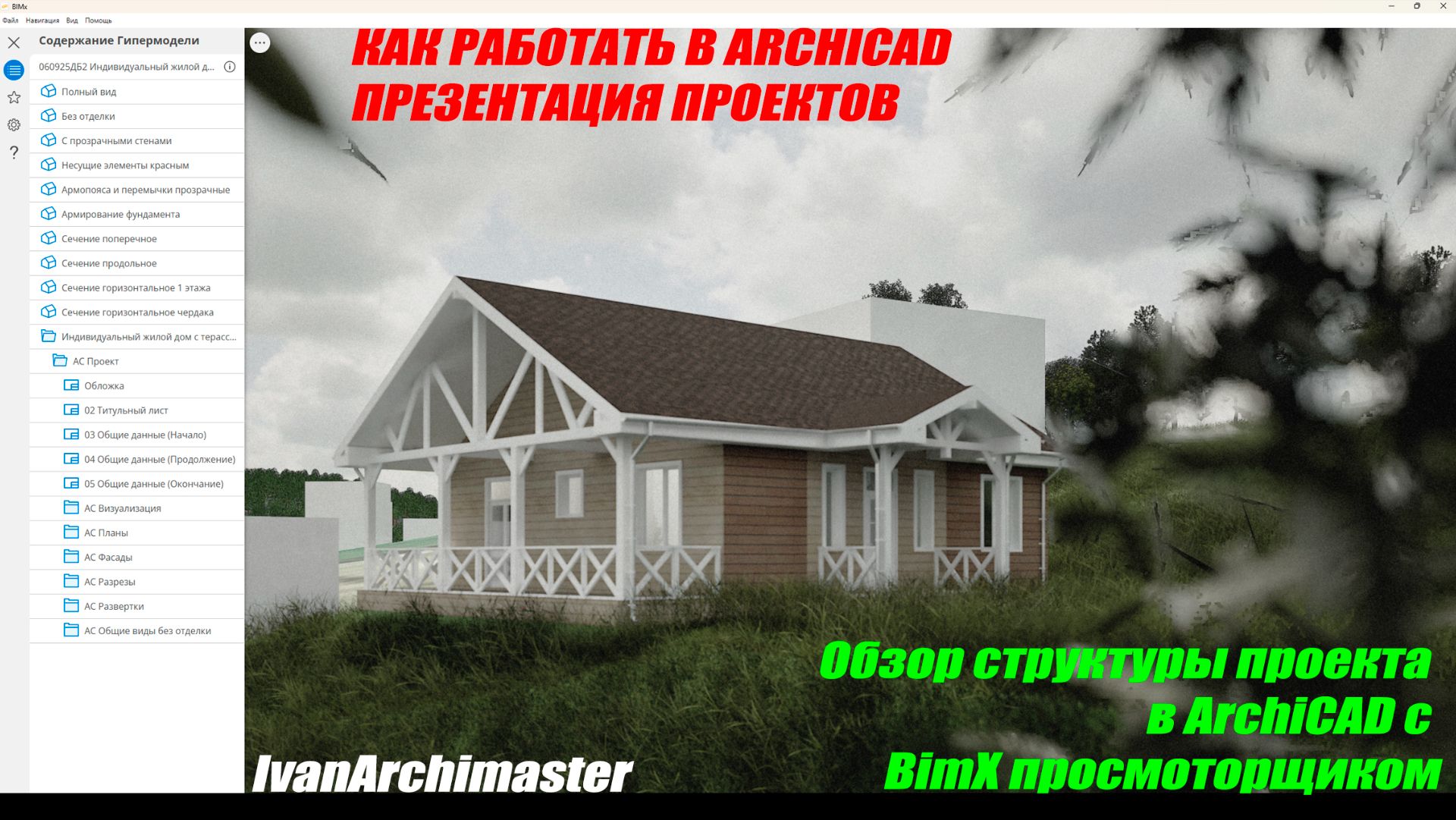

Обзор структуры проекта в ArchiCAD с BimX просмоторщиком
В видео разбирается 2 ключевые темы: 1. Структурирование проекта в ArchiCAD — показываю, как организовать проект в папки (планы, фасады, разрезы и т. д.), работать с «Картой видов», формировать виды и добавлять их в публикацию. Объясняю логику последовательности листов (от фундаментов до крыши) и настройку представлений конструкций (несущий/отделка/иное). 2. Возможности BimX (просмоторщик проектов) для архитектора — демонстрирую преимущества BimX перед аналогами: o быстрый доступ к чертежам через пиктограммы; o проекция 2D-чертежей на 3D-модель; o инструменты для анализа модели (линейка, секущие плоскости, расчёт площади); o настройка угла обзора, параллельной проекции, параметров солнца (освещённость, тени); o создание избранных ракурсов для показа заказчику; o автопрокрутка слайдов для демонстрации на стенде; o экспорт модели для просмотра в VR-очках (даже бюджетных — с телефоном). Также даётся краткий обзор одноэтажного дома-бани (площадь 108 м², жилая — 77 м²), демонстрирую приёмы работы с многослойными конструкциями и добавления визуализаций (PDF, град-планы и пр.) в проект. В финале — бонус про навигацию в 3D и получение информации об элементах проекта. 0:00–0:30 — приветствие, представление (IvanArchimaster, архитектор); объявление тем: структурирование проекта в ArchiCAD, BimX и его польза для архитектора. 0:30–1:00 — демонстрация преимуществ BimX: работа с пиктограммами, переход к нужным листам, просмотр ссылок и элементов чертежа, проекция чертежей на 3D-модель. 1:00–2:30 — краткий обзор объекта (одноэтажный дом-баня): • описание планировки (парилка, коридор, гостиная с выходом на террасу, санузел, гардеробная, техническое помещение, спальни); • материалы и конструктивные особенности (газоблоки, вентилируемые фасады, монолитная плита на сваях, отмостка, тёплый контур по первому этажу, второй свет в гостиной и т. д.); • основные параметры (общая площадь — 108 м², жилая площадь — 77 м²). 2:30–3:30 — работа с многослойными конструкциями в ArchiCAD: • задание типов конструкций (несущий, отделка, иное); • переключение представлений конструкций с помощью одной кнопки; • демонстрация на примере стены (отделка, ядро). 3:30–5:30 — структурирование макетов и добавление их в проект: • разделение проекта на папки (планы, фасады, разрезы, развёртки, общие виды...); • логика формирования листов (свайное поле, блок по фундаментам, деталировка армирования, кладочные планы и т. д.); • организация видов во вкладке «Карта видов» (планы по фундаментам, первому этажу, чердаку, крыше и т.д.). 5:30–7:00 — работа с видами в «Карте видов»: • формирование различных представлений (например, армопояса из монолитного железобетона в виде прозрачного тела); • сохранение видов («Сохранить как вид») и их добавление в публикацию. 7:00–8:30 — публикация гипермодели BimX: • формирование комплекта через «Гипермодель BimX» (файл → опубликовать); • добавление дополнительных видов (с отделкой/без отделки и др.) на вкладке «Документ опубликовать»; • перетаскивание 3D-видов из «Карты видов» в публикацию; • финальная публикация комплекта. 8:30–10:00 — дополнительные функции BimX: • секущие плоскости (динамические, возможность перемещения); • инструмент «Линейка» (измерение расстояний); • расчёт площади замкнутых областей; • настройки угла обзора и параллельной проекции камеры; • варианты представления модели (реалистично, монохромно и др.). 10:00–11:30 — настройки освещения и геометрии модели: • редактирование параметров солнца (поворот, интенсивность, дата и время для расчёта освещённости фасада); • настройка теней (интенсивность, осветление); • отображение/скрытие пиктограмм-ссылок на чертежи; • адаптивное вращение. 11:30–12:30 — работа с избранными видами для демонстрации заказчику: • добавление ракурсов в «Избранное»; • быстрое переключение между видами (два клика); • проигрывание слайдов на стенде (бесконечная демонстрация проектных решений). 12:30–13:30 — демонстрация модели в VR-очках: • возможность «пройтись» по будущему дому в виртуальной реальности; • использование доступных VR-устройств (например, картонных очков с телефоном). 13:30–14:00 — завершение обзора, анонс дополнительных обзоров. 14:00–15:00 — бонус: навигация в 3D и получение информации об элементах проекта (колонны, балки, морфы и их данные из ведомостей и спецификаций).
