Предохранители и реле LADY VAZ - 2109 - 21099 - 2108 - 21093 с моторами инжектор и карбюратор

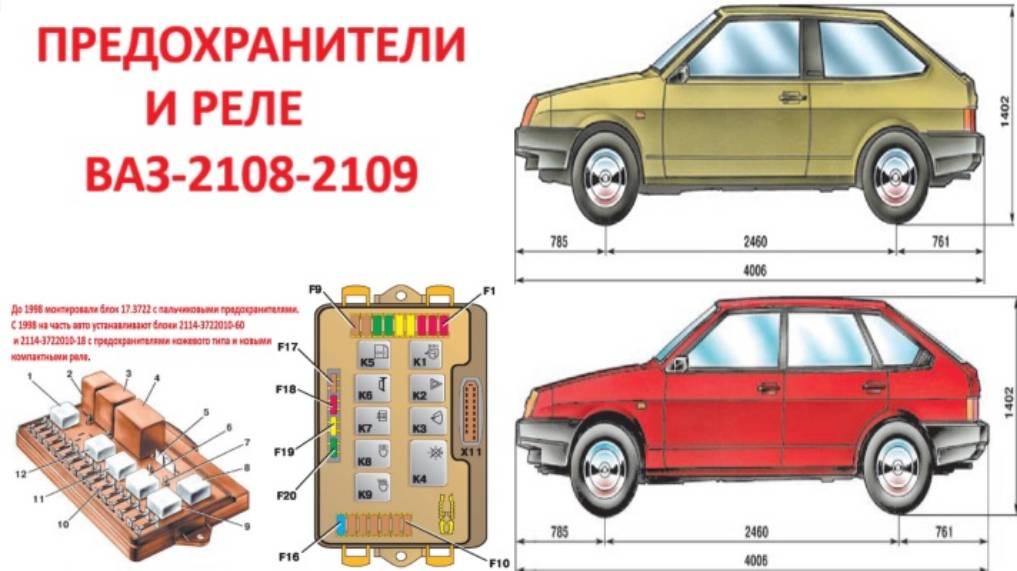

В видео показаны предохранители и реле Лады ВАЗ-2109, ВАЗ-21099, ВАЗ-2108, ВАЗ-21093 с моторами инжектор и карбюратор. На машинах с карбюраторными моторами предохранители и реле размещены в одном месте, в монтажном блоке, под капотом, слева в углу по ходу движения. Дополнительно реле прикреплены к перегородке, отделяющей мотор от салона. На легковушках с инжекторными моторами предохранители и реле размещены в двух местах: 1.В моторном отсеке, в монтажном блоке и на перегородке, отделяющей движок от салона авто. Чтобы добраться к предохранителям и реле в блоке необходимо снять крышку. До 1998 года на машины монтировали монтажный блок 17.3722 с пальчиковыми предохранителями. С 1998 года на некоторые машин устанавливали блоки 2114-3722010-60 или 2114-3722010-18 с ножевыми предохранителями и новыми компактными реле. Номера предохранителей не совпадают в старом и новом блоках; 2.В салоне, с правой стороны под журнальной полкой в монтажном блоке электронной системы управления двигателем (ЭСУД). Для доступа к предохранителям и реле блока ЭСУД нужно крестообразной отверткой открутить 2 само реза от пластиковой крышки блока с правой стороны и один - с левой, и снять крышку. Предохранители монтажного блока в моторном отсеке (в скобках № и значение предохранителя старого блока): 1-10А, красный, бережет моторчик дворников фар (при подключении), разъемы контактора ввода дворников фар, дроссель запуска распылителя фар; 2-10А, красный, защищает поворотники и прерыватель аварийки в режиме аварийной сигнализации, поверочную лампу аварийки; 3-10А, красный, охраняет лампочки стоп-сигнала задних фонарей, плафон освещения салона; 4-20А, желтый, спасает элемент обогрева заднего стекла, клеммы пускателя обогрева заднего стекла, розетку переноски, зажигалку; 5-20А, желтый, страхует электрический моторчик кулера структуры охлаждения движка и клеммники пуска контактора, клаксон и его пускателя; 6-30А, зеленый, бережет электрические стеклоподъемники передних дверей, феррид ввода электрических стеклоподъемников; 7-30А, зеленый, сохраняет дворники фар в рабочем режиме, обмотку соединителя дворников фар, электрический моторчик пропеллера печки, электрический движок распылителя стекол, моторный редуктор дворника заднего стекла, прессостат времени распылителя заднего стекла, клапаны пуска поливалки лобового и заднего стекол, обмотку контактора электрического моторчика кулера структуры охлаждения движка, обмотку пускателя прогрева заднего стекла, индикатора обогрева заднего стекла, лампочку свечения бардачка; 8-7,5А, коричневый, спасает левую противотуманку; 9-7,5А, коричневый, защищает правую противотуманную фару; 10-7,5А, коричневый, оберегает светильники подсветки номера, подкапотную лампу, лампочки подсветки приборов, семафор габаритов, табло освещения рычагов печки, лампу подсветки зажигалки; 10-7,5А, коричневый, предохраняет горение габаритов левой фары, габариты левого заднего фонаря; 11-7,5А, коричневый, обороняет габарит правой фары, габариты правого заднего фонаря; 12-7,5А, коричневый, охраняет ближнее свечение правой фары; 13-7,5А, коричневый, хранит лампы ближнего освещения левой фары; 14-7,5А, коричневый, сохраняет дальний свет левой фары, индикатор ввода дальнего свечения фар; 15-7,5А, коричневый, бережет лампы дальнего света правой фары; 16-15А, голубой, хранит поворотники и прерыватель поворотов и аварийки в режиме указания поворота, семафор поворотов, лампочки освещенности заднего хода в задних фонарях, моторные редукторы и пускатель дворников лобового стекла, обмотку возбуждения магнето при пуске двигателя, индикатор падения уровня тормозной жидкости, контрольку падения давления масла, сигналку воздушного дросселя карбюратора, семафор подключения ручника, лампочку светового табло «STOP», указатель температуры охлаждающей жидкости, сенсор уровня горючего с контролькой резерва, вольтметр. До 1986 года задние противотуманки и индикатор противотуманок оберегалась 15 охранителем соединительного блока. С 1986 года они защищаются отдельным предохранителем, установленным в пластиковом корпусе в скрутке проводов возле клавиши противотуманного освещения. Этот защитник имеет значение 8 А. Реле блока моторного отсека: К1 - пускает дворники фар; К2 - вводит мигание поворотов и аварийки; КЗ - интегрирует дворники лобового стекла; К4 - включает контроль исправности ламп; К5 - вводит стеклоподъемники; К6 - пускает сирену; К7 - соединяет электрический обогрев заднего стекла; К8 - включает дальний свет фар; К9 - вводит ближний свет фар. Предохранители и реле блока ЭСУД: Три защитника с значением по 15 А; 3 контактора структуры впрыска (главное, электрической помпы и электрического моторчика кулера структуры охлаждения), света фар; К9 - пускатель ближнего свечения фар.
