Восстановление платы индикатора от магнитофона Иссык-Куль МПК 101 1С. Часть 1.

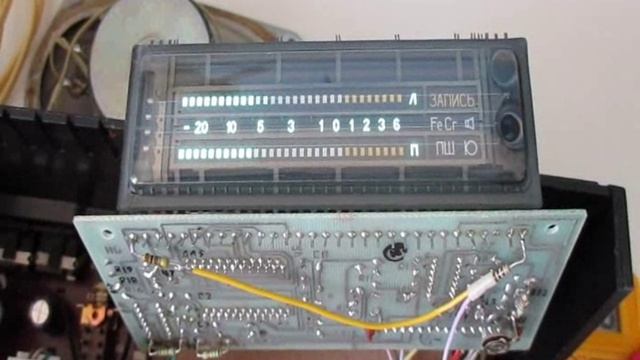

Восстановление платы индикатора от магнитофона Иссык-Куль МПК 101 1С. Редкий девайс, да и магнитофон такой не так часто встречается. Один знакомый на радиорынке предлагал такой купить целиком, но он был в очень плохом состоянии, просто сгнил в каком-то сарае. Попросил его продать плату индикатора если аппарат пойдет в разбор. Так и получилось приобрести плату. Ну а далее ... чистка платы от пыли и ржавчины и ремонт. В итоге пришлось заменить 1534ПП1, две 157УД2, и транзистор КТ502Д. Переменные резисторы просто сгнили в хлам и сдохли. Судя по всему плата рассчитывалась на применение не 1534ПП1, а М85 и ее клонов. Поэтому у чипа ножки вывернуты в другую сторону, не так как на платах производства з-да Рефлектор. Замена переменных резисторов пока отложена на потом. Для запуска платы на базе Маяк 240 С-1 пришлось выполнить некоторые доработки в схеме подключения блока. В схеме платы, кстати, есть изменения которых нет в схеме найденной на просторах интернета.
