How to connect line Aux in on the standard Navigation Radio Alpine RD18J01A, RD1BJ83A, 65526934413

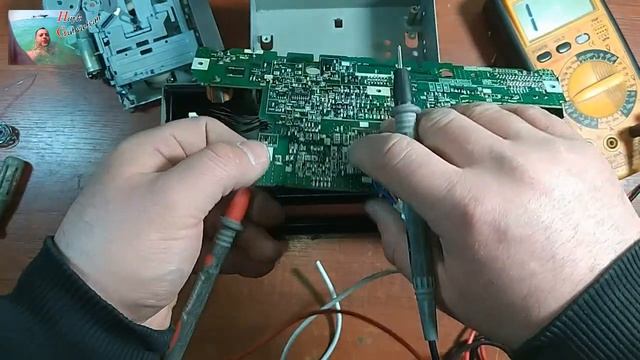

How to connect line Aux in on the standard Navigation Radio Alpine RD18J01A, RD1BJ83A, 65526934413 In order to add an AUX input on the standard Alpine RD18J01A, RD1BJ83A, 65526934413 navigation radio, you first need to remove the radio and solder the input wires on the board. The wire should have 3 lines, 2 for the pros and 1 for the cons. On the radio board, we solder one of the pluses on the leg of the resistor R225, the other on the resistor R218, and the minus on the leg of the capacitor C204. And the other end of the wire is connected to a 3.5 female connector. Как подключить линию Aux на штатной навигационной магнитоле Alpine RD18J01A, RD1BJ83A, 65526934413 Для того чтобы добавить AUX вход на штатной навигационной магнитоле Alpine RD18J01A, RD1BJ83A, 65526934413 сначала нужно снимать магнитоле и на плате перепаять провода для входа. Провод должен иметь 3 линии, 2 для плюсов и 1 для минусов. На плате магнитола перепаиваем один из плюсов на ногу резистора R225 другой на резисторе R218 а минус на ногу конденсатора C204. А другой конец провода подключается на разъём 3,5 женский.
