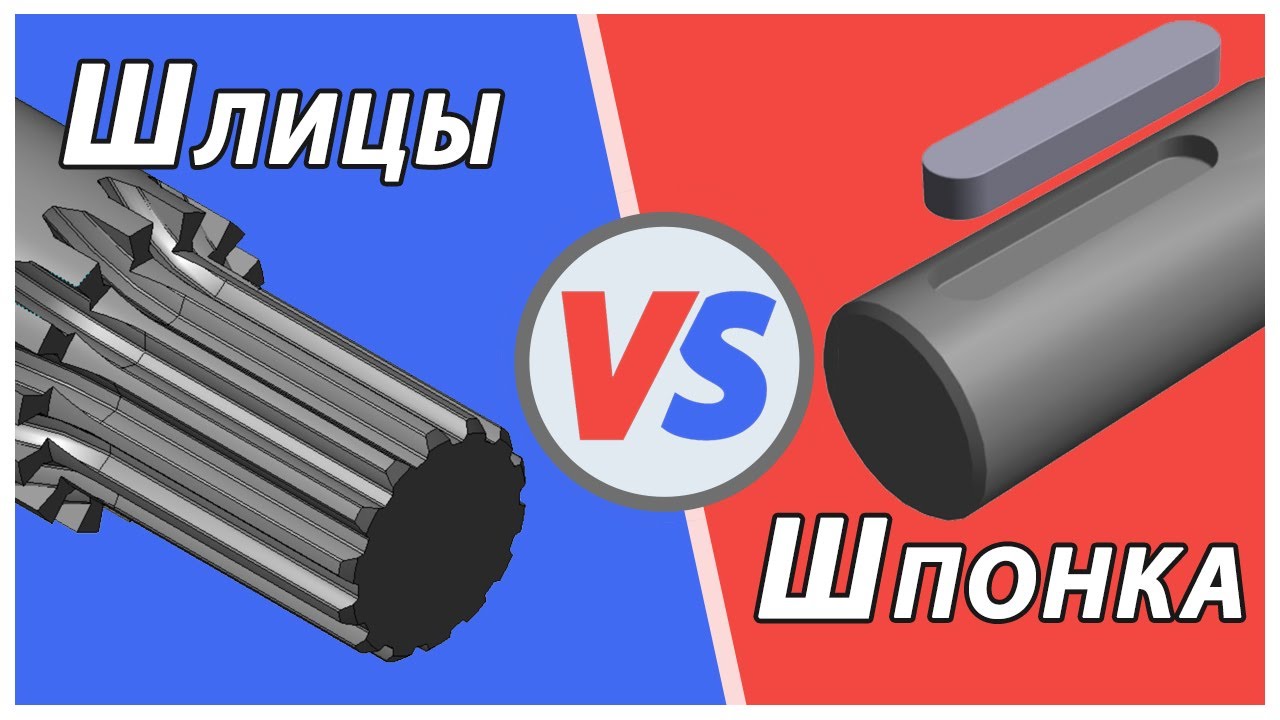

Шпоночное или шлицевое. Какое соединение применять на мотобуксировщиках?
Купить звездочки: https://xtreme-motors.ru/catalog/393/ Видео звездочки и цепи: https://youtu.be/xit_Q-Rd7dI Немного Теории из Учебника Детали Машин: Шпоночное соединение образуют вал, шпонка и ступица колеса (шкива, звездочки и др.). Шпонка представляет собой стальной брус, устанавливаемый в пазы вала и ступицы. Она служит для передачи вращающего момента между валом и ступицей. Шлицевые соединения можно рассматривать как многошпоночные, в которых шпонки как бы изготовлены заодно с валом. Рабочими поверхностями являются боковые стороны зубьев. В последние годы, в связи с общим повышением напряжений в деталях машин, шлицевые соединения получили самое широкое распространение взамен шпонок. Этому способствует оснащение промышленности специальным оборудованием - шлицефрезерными и протяжными станками. Некоторые авторы называют их зубчатыми соединениями. По сравнению со шпоночными зубчатые соединения обладают рядом преимуществ: 1) при одинаковых габаритах допускают передачу больших вращающих моментов за счет большей поверхности контакта; 2) обеспечивают большую усталостную прочность вала из-за отсутствия шпоночных канавок; 3) обеспечивают лучшее центрирование соединяемых деталей и более точное направление при осевом перемещении. Эти преимущества обусловили его широкое применение в высоконагруженных машинах (станкостроении, авиастроении, автотранспортной промышленности и т.д.); 4) усиливают сечение вала за счёт большего момента инерции ребристого сечения по сравнению с круглым. Зубчатый вал можно рассчитывать на прочность так же, как гладкий, диаметр которого равен внутреннему диаметру зубчатого вала. 5) уменьшается число деталей соединения. Зубчатое соединение образуют две детали, шпоночное – три, четыре. 6) обеспечивается высокая надежность при динамических и реверсивных нагрузках, вследствие равномерного распределения нагрузки по зубьям. 7) уменьшается длина ступицы. =========================================== ▶ Мотобуксировщики: https://xtreme-motors.ru/catalog/68/ ▶ Кит - комплект мотобуксировщика: https://xtreme-motors.ru/catalog/76/ ▶ Двигатели: https://xtreme-motors.ru/catalog/353/ ▶ Запчасти: https://xtreme-motors.ru/catalog/73/ ▶ Стать дилером: https://xtreme-motors.ru/company/partners/ =========================================== Xtreme - Motors - это более 7 лет опыта в производстве мотобуксировщиков и миниснегоходов, а так же комплектующих, лыжных модулей и запчастей к ним. С каждым годом мы совершенствуем свой модельный ряд и оттачиваем каждый этап производства. Наши контакты: Телефон: 8 800 550-77-96 Веб-сайт: https://xtreme-motors.ru/ Группа VK: https://vk.com/xtrememotorsru ☞ Подписывайтесь на канал Xtreme - Motors ™ будет много интересного.
