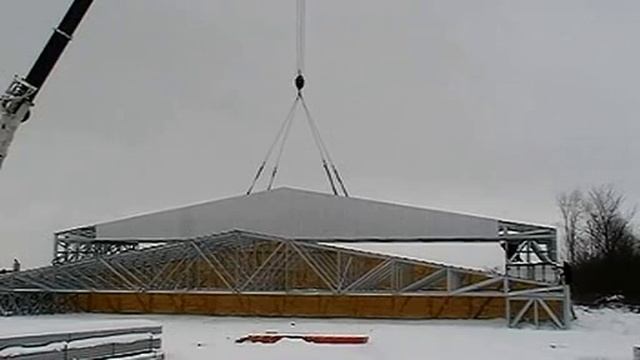

Монтаж металлических ферм
Монтаж металлических ферм пролетом 30 метров из ЛСТК (легких стальных тонкостенных конструкций) — это сложная инженерная задача, которая находится на границе возможностей данной технологии. Давайте разберем все детально, плюсы, минусы и альтернативы. 1. Можно ли делать 30-метровые фермы из ЛСТК? Технически — ДА, но с серьезными оговорками и не для всех случаев. ЛСТК — это холодногнутые оцинкованные профили толщиной обычно от 0.7 до 3.0 мм. Их ключевые преимущества — легкость, скорость монтажа и коррозионная стойкость. Однако для больших пролетов возникают вызовы: · Жесткость и прогиб: Основная проблема — управление прогибом. Под собственной тяжестью и нагрузками (снег, ветер) такая длинная легкая конструкция может прогнуться сверх допустимых норм (L/200 - L/300 от длины пролета). · Устойчивость: Тонкостенные элементы склонны к потере устойчивости (местное и общее выпучивание). · Соединения: Узлы соединения тонкостенных профилей на саморезах или болтах должны быть рассчитаны на огромные усилия. Вывод: Ферма длиной 30 м из ЛСТК потребует: 1. Сверхпроекта от очень опытного инженера, специализирующегося на ЛСТК. 2. Использования усиленных (гнуто-сварных) профилей с толщиной стенки 3-4 мм и более, что уже близко к традиционному ЛМК (легкие металлоконструкции из горячекатаного проката). 3. Сложной решетчатой системы фермы (например, треугольная или ромбическая решетка) для минимизации прогиба. 4. Возможного применения предварительного напряжения (создания строительного подъема). --- 2. Сравнение: ЛСТК vs. Традиционный ЛМК (горячекатаный прокат) для пролета 30 м Параметр ЛСТК (для 30 м) ЛМК (Горячекатаный швеллер, уголок, труба) Материал Холодногнутый оцинкованный профиль (1-4 мм) Горячекатаный прокат (6-12 мм и более) Вес конструкции Относительно легкий (главное преимущество) Значительно тяжелее (в 2-3 раза) Стоимость материала Выше за счет оцинковки и сложного профиля Ниже (при сопоставимой несущей способности) Прочность/Жесткость Пограничные значения, требует сложного расчета Высокая, проверенная для больших пролетов Монтаж Быстрый, «конструктор» на саморезах/болтах Требует сварки и/или мощного болтового соединения Коррозионная стойкость Высокая (оцинковка) Требует дополнительной окраски/антикорра Типичное применение Спорные случаи, где критичен вес и коррозия Классическое решение для ангаров, складов, цехов Надежность для 30 м Вопрос к расчету и производству Проверенная и надежная --- 3. Проектирование и конструктив фермы из ЛСТК на 30 м · Форма фермы: Чаще всего треугольная двускатная или с параллельными поясами (полонсо). Сегментная решетка (много треугольников) для снижения длины свободной ветви элементов. · Материал поясов и решетки: Используются С-образные, Z-образные и коробчатые (трубчатые) профили повышенной толщины (2.5-4.0 мм). Коробчатые профили имеют лучшую устойчивость. · Соединения: Специальные стальные штампованные узлы (крабы), усиленные болтовые соединения на фасонках или коньковом узле. Возможна комбинация со сваркой на ответственных узлах. · Система: Фермы должны соединяться прогонами (также из ЛСТК) и связями, образуя жесткий пространственный каркас. --- 4. Производство и монтаж 1. Производство: Изготовление происходит на высокоточном автоматизированном станке с ЧПУ по данным CAD-модели. Резка, перфорация, маркировка. Точность — ключевое требование. 2. Транспортировка: Фермы 30 м — это габаритный груз. Требуется специальный транспорт и согласование перевозки. 3. Монтаж: Требует наличия крана грузоподъемностью от 5 тонн. Сборка осуществляется по схеме: установка и временное раскрепление крайних ферм -﹥ монтаж промежуточных -﹥ установка прогонов и связей. --- 5. Когда это может быть оправдано? (Сфера применения) · Коррозионно-агрессивные среды: Бассейны, животноводческие комплексы, пищевые производства, где оцинковка ЛСТК — большое преимущество. · Критичная нагрузка на фундаменты: Когда нужно максимально снизить вес надземной конструкции. · Объекты с высокими требованиями к чистоте и скорости монтажа: Медицина, электроника. · Сложные архитектурные формы, где нужны легкие криволинейные элементы. --- 6. Практические рекомендации и альтернативы для Москвы Для Москвы с ее строгим надзором и требованиями к безопасности, строительство по 30-метровым фермам из ЛСТК — высокорисковое мероприятие. Рекомендуемый путь: 1. Обратиться в специализированную компанию, которая имеет реальный опыт проектирования и изготовления ЛСТК-ферм таких пролетов. Запросить примеры выполненных объектов и расчеты. 2. Рассмотреть гибридный вариант: Пояса фермы — из гнутого сварного профиля (толстая сталь), а элементы решетки — из классического ЛСТК. Это повысит надежность. 3. Серьезно оценить альтернативу — ЛМК из черного металла. Для 30-метрового пролета это часто более экономичное, надежное и предсказуемое решение. Весовой недостаток компенсируется более низкой стоимостью материала и простотой расчета. 4. Обязательно пройти независимую экспертизу проектной документации на такие нестандартные для ЛС
