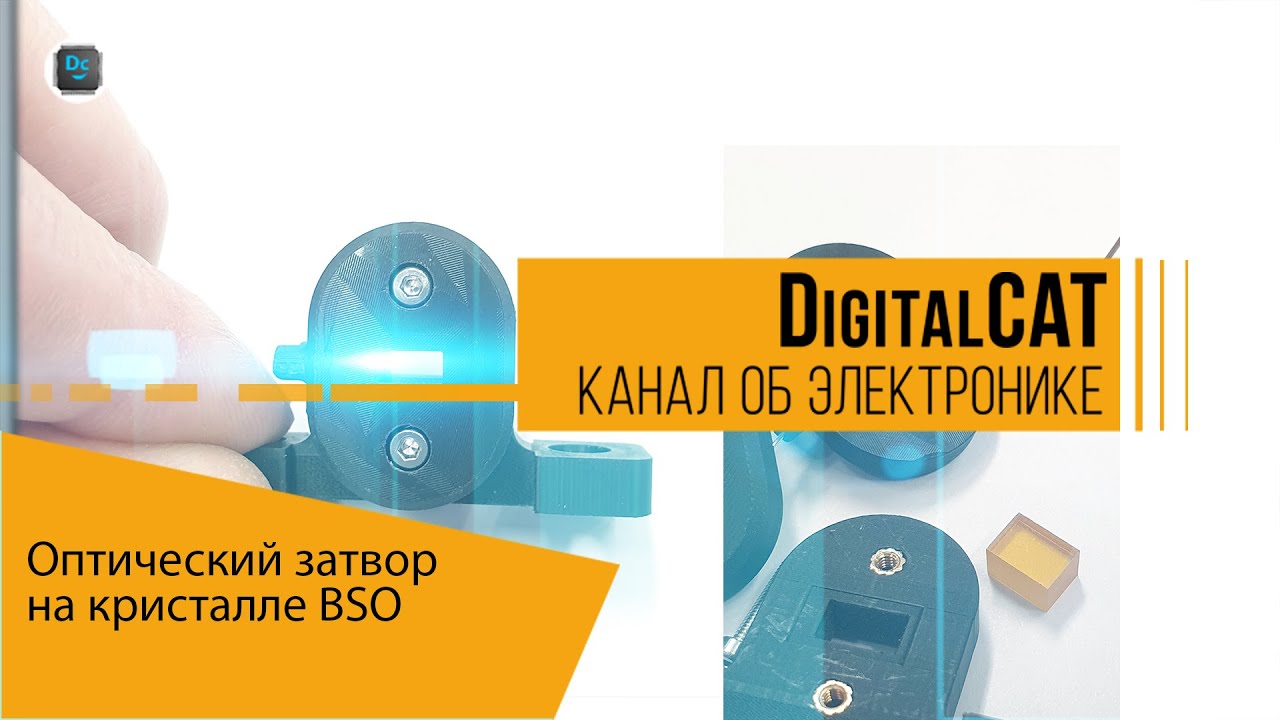

Электрооптический затвор на кристалле BSO
#digitalcat_electronics #photonics Приветствую вас, друзья! Электрооптический затвор, снова что то на эльфийском! А сложно ли самостоятельно собрать электрооптический затвор? Нет, не сложно! Об этом наш обзор. Электрооптический затвор создан на базе оптического кристалла ортосиликата висмута или - BSO с токопроводящими покрытиями ITO. Для приготовления затвора на нашей кухне нам понадобятся: ✅ Электрооптический кристалл, в общем случае - диэлектрик (это может быть и оптическая керамика) с известными свойствами, вам нужно будет знать - как вырезан этот кристалл, а также его параметры - электрооптический коэффициент и коэффициент преломления для заданной длины волны. ✅ Система из двух электродов образующих конденсатор между обкладками которого создается электрическое поле поляризующее кристалл. ✅ Конструктива корпуса электрооптического затвора. Наш затвор имеет высоту оптической оси 1/2", компактные размеры что позволяет использовать этот затвор как для внутри резонаторной модуляции добротности так и вне резонаторной модуляции. Система электродов образована двумя обкладками вырезанными из индиевой фольги толщиной 100 мкм. Предполагается приклейка проволочных выводов токопроводящим клеем к фольговым обкладкам. Конструктив корпуса мы напечатали на 3D принтере. Сложно ли создать свой электрооптический затвор? Нет! Но нужен кристалл. 💡 Подписывайтесь, чтобы узнать больше! 🔗 Продолжение следует. Stay tuned! Наш канал: https://www.youtube.com/channel/UCt2VdJAY7-iM78VEEa-Y1rg Лазерная техника: https://www.youtube.com/playlist?list=PLNgstzo2FKNOuauhZjiALEcHWPjMrhGiF
