Центробежный насос с магнитной муфтой / Magnetic Drive Centrifugal Pump

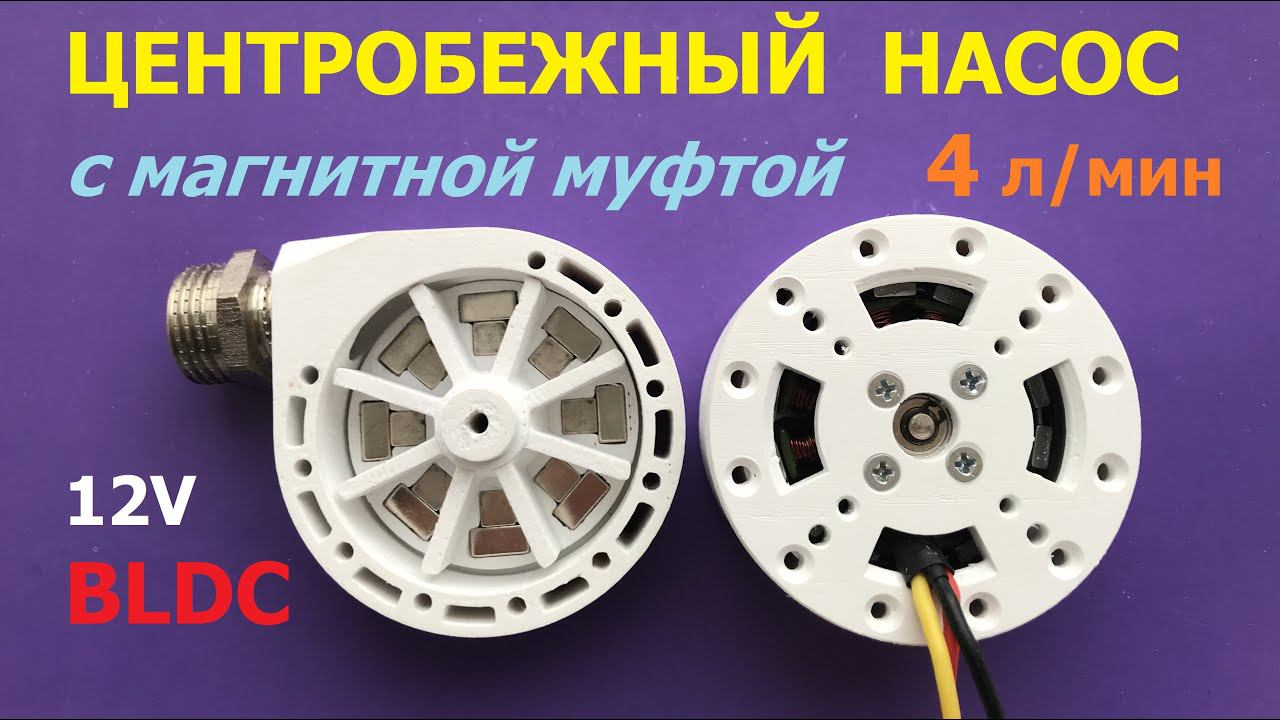

Самодельный центробежный насос с бесщеточным мотором и магнитной муфтой. В насосе использован бесщеточный BLDC мотор 5010-KV360, пластиковые детали изготовлены на 3д принтере. Передача крутящего момента от мотора к крыльчатке насоса осуществляется с помощью аксиальной магнитной муфты через непроницаемую перегородку. Такая конструкция позволяет отказаться от сальников на валу мотора и повысить скорость вращения крыльчатки. Число полюсов каждой магнитной полумуфты - 8. В ведущей полумуфте используются неодимовые магниты N35H: 12х5х4 - 8 шт, 6х6х4 - 8 шт, в ведомой полумуфте: 10х5х4 - 8 шт, 6х6х4 - 8 шт. Показаны испытания насоса в воде. Результаты испытаний: производительность насоса при напряжении 12 В - 4 литра/мин. Для управления бесщеточным мотором используется сервотестер и регулятор ESC на 30А. Детали мотора изготовлены на 3д принтере из пластика АБС (температура: сопла 240 С, стола 100 С, диаметр сопла 0,4 мм) Другие варианты оригинальных самодельных устройств можно посмотреть здесь: https://www.youtube.com/c/SergeyDorosh/videos В связи с запретом монетизации канала и отключения рекламы получить файлы к этому видео можно за символическую плату 100 руб на карту Сбера (QIWI, PayPal). Эти деньги пойдут на поддержание канала. Заявку на файлы можно отправить на почту: 9339931569@mail.ru При изготовлении устройства использовался самодельный 3д принтер: https://www.youtube.com/playlist?list=PLYH12wlgNMm7uU7fRAzwMmSxjoexudgub
