Опыт5бЭлектроемкость

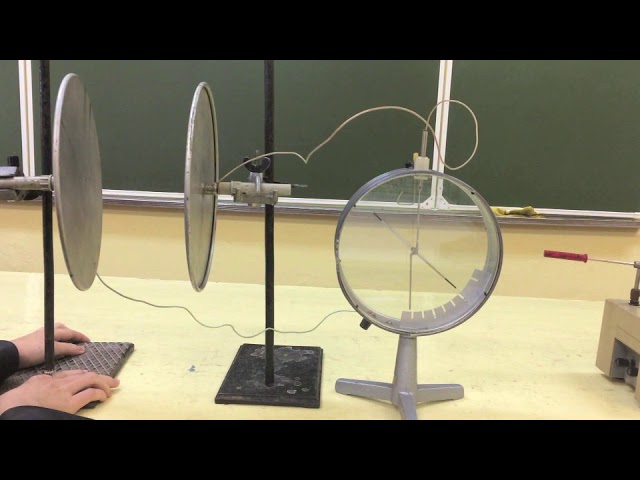

Опыт по теме "Электроемкость" (10 класс). Пластины разборного конденсатора устанавливают на расстоянии 2-3 см друг от друга. Одну из них соединяют с корпусом электрометра, другую - с его стержнем. Пластину, подключенную к стержню электрометра, заряжают с помощью высоковольтного преобразователя "Разряд-1". Электрометр показывает разность потенциалов между пластинами. При увеличении расстояния между пластинами наблюдаем увеличение показаний электрометра, т. е., разности потенциалов между пластинами. Следовательно, электроемкость конденсатора уменьшается. При сближении пластин, напротив, разность потенциалов между ними снижается, соответственно, электроемкость конденсатора увеличивается. Далее, не меняя расстояния между пластинами, перемещаем одну из них в ее плоскости. Уменьшая площадь, наблюдаем рост показаний электрометра, следовательно, электроемкость конденсатора уменьшается. Увеличение площади, напротив, приводит к увеличению электроемкости. Вставив между обкладками конденсатора пластину из диэлектрика (оргстекла), наблюдаем уменьшение показаний электрометра, т. е., увеличение электроемкости. Таким образом, электроемкость плоского конденсатора прямо пропорциональна площади пластин (обкладок) и обратно пропорциональна расстоянию между ними. Если пространство между обкладками заполнить диэлектриком, электроемкость конденсатора увеличится в ε раз.
