Цифровая шкала для приёмника Волна-К

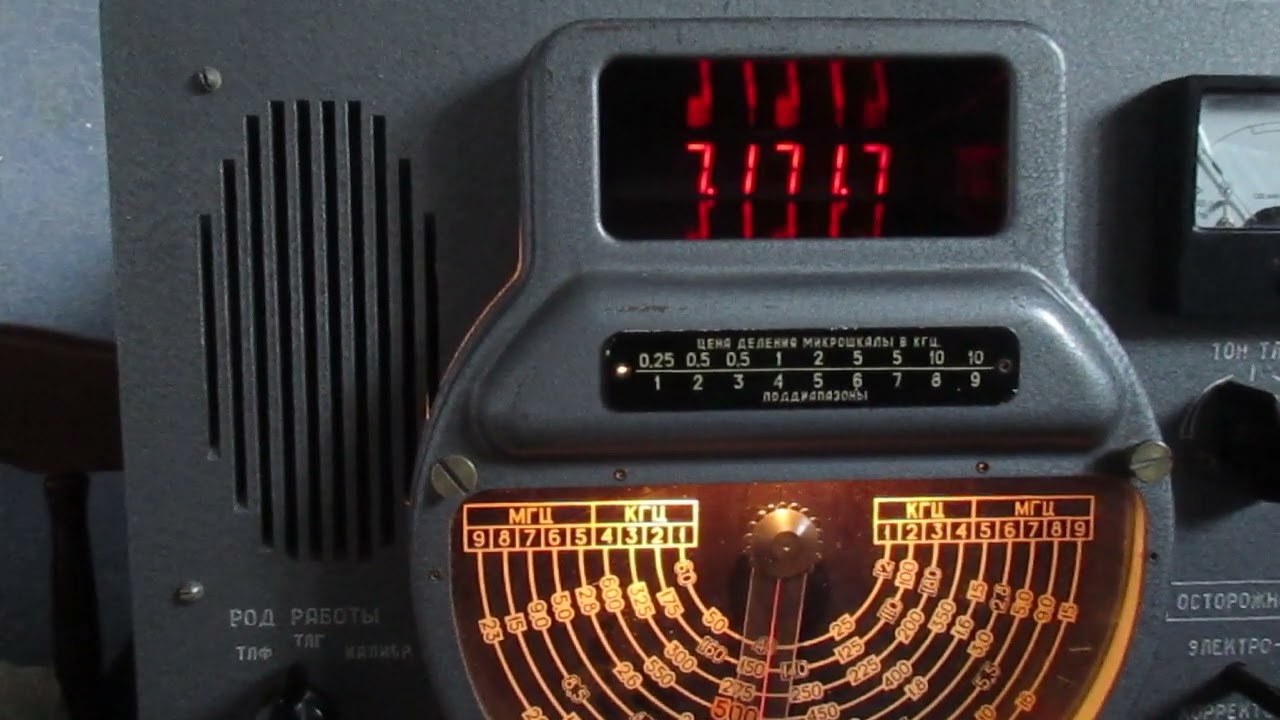

В приемнике Волна-К для отображения частоты принимаемого сигнала используется оптическая микро фото шкала, которая со временем начинает разрушаться. Часто причиной повреждение слоя фото эмульсии нанесенной на стеклянном диске является механическое воздействие, реже - неблагоприятные условия хранения. Этот диск запрещено протирать от пыли влажной ветошью - только сухой, тем более спиртом. Диск с фотошкалой изготавливался индивидуально для каждого приемника - применить аналогичный, под замену, вряд ли удастся - прежней точности уже не будет. Для тех кто столкнулся с подобной проблемой я предлагаю использовать готовый 6-ти разрядный цифровой частотомер PLJ-6 LED-A. Заказывал здесь: https://aliexpress.ru/item/1005001626825581.html?spm=a2g2w.orderdetail.0.0.641d4aa6CMpP8v&sku_id=12000016874951249 В диапазонах 1-4 ПЧ=85кгц, а в диапазонах 5-9 ПЧ=915кгц. Данный частотомер позволяет ручной ввод любого значения ПЧ с функцией сложения или вычитания значения ПЧ относительно частоты гетеродина. Так как на участке ДВ я не слышу ничего кроме помех, мне пришлось выбрать ПЧ равной 915кгц в диапазонах 5-9, в которые попадают частоты 160, 80, 40 и 20м. От себя дополню - есть ЦШ "Макеевская" имеющая 3 входа, под различные значения ПЧ, т.е. можно одновременно реализовать ПЧ 85кгц и 915кгц без ручного ввода - для переключения значений ПЧ используют свободные контакты микро переключателей расположенных рядом с диапазонным барабаном.
