Ленточный фундамент на глубину промерзания дома на склоне

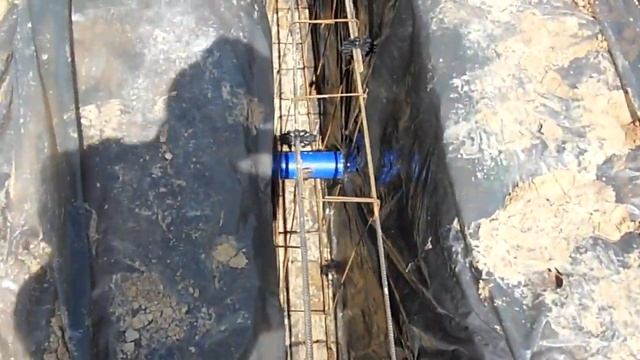

В связи с одновременным возведением фундамент жилой части дома и террасы представляет собой монолитный ленточный фундамент на глубину промерзания. Наличие склона участка с перепадом высот в 1 метр по диагонали дома и высокой ленты позволило организовать под террасой погреб с высотой потолков 2 метра. Ширина ленты 40 см, высота 135 см. Армирование фундамента - рабочая продольная стальная арматура диаметром 12 мм: 2 нитки внизу, 2 нитки на 10 см выше нижнего слоя армирования и 2 нитки по верхней части ленты. Защитный слой бетона со всех сторон 7 см. Конструктивная арматура в хомутах 8 диаметра, шаг хомутов 60 см, при приближении к углам 30 см- 20 см. Для формирования защитного слоя бетона использовались пластиковые стульчики. Бетон марки М250 (класс прочности на сжатие В20),суммарно ушло 50 куб. м. На фундамент в последующем будет монтироваться 2 ряда ФБС-блоков высотой по 60см и заливаться монолитная плита перекрытия, которая свяжет обе части дома (жилой дом и террасу с погребом) в единую жесткую конструкцию. Внутри фундамента заложены гильзы из обсадной трубы для проведения коммуникаций Спасибо, что досмотрели до конца! Буду рад вашим оценкам, а также любой конструктивной критике в комментариях.
