Усилитель громкости для динамиков из модулей с алиэкспресс

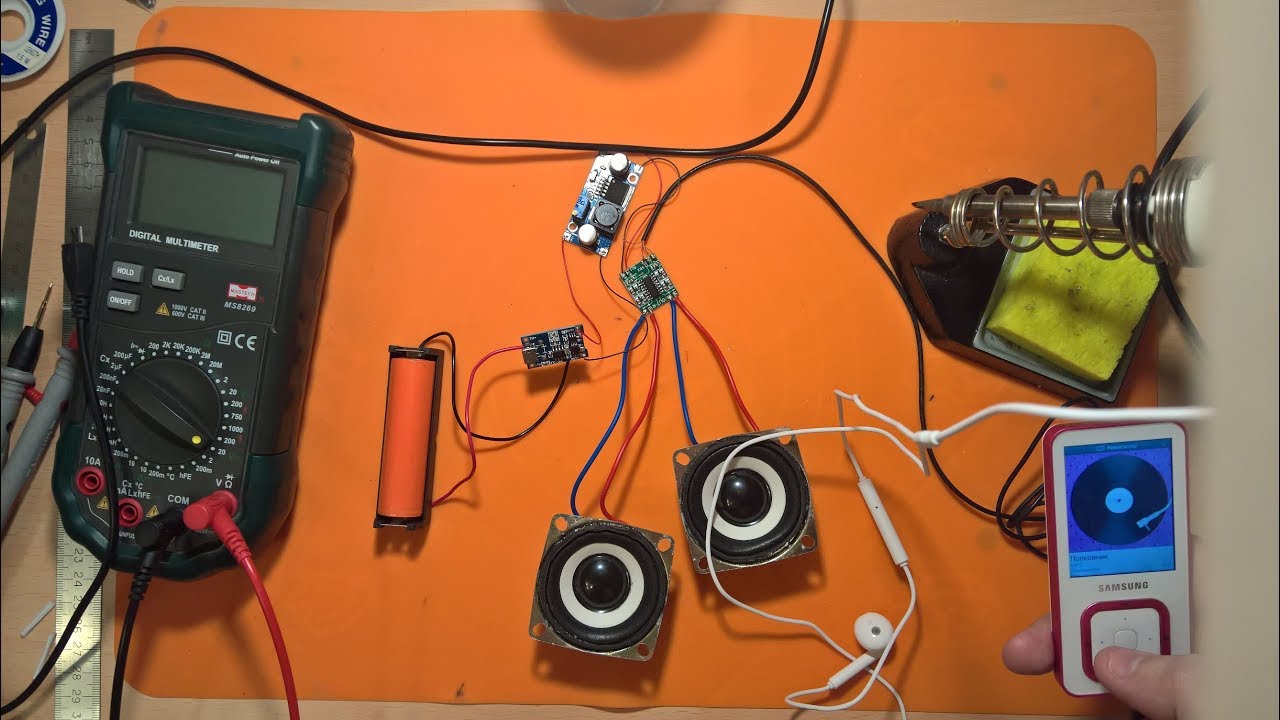

Собираем из модулей с АлиЭкспресса усилитель громкости. Модули, используемые в видео (ссылок нет, партнерки нет, так ищутся на Али): 1. Модуль зарядки LiIon - TP4056. Убедитесь, что на плате контроллера три корпуса (микросхемы), если используете аккумулятор без встроенного контроллера разряда 2. Повышающий преобразователь - X6009. Перед подключением его выхода не забудьте выставить на нем 5 вольт! 3. Усилитель - PAM8403 4. Аккумулятор Li-Ion типоразмера 18650 5. Динамики (если соберетесь делать переносную колонку) - Acoustic Speaker 4 Ohm 3W 40MM В видео есть несколько багов - назвал миниджек 3,5 трехдюймовым, обозвал ток напряжением :) Соединять земли выхода усилителя непосредственно, как я нарисовал на функциональной блок-схеме - нельзя, это условное обозначение! Как правильно подключать наушники с 3 выводами будем разбираться в следующем видео цикла.
Собираем из модулей с АлиЭкспресса усилитель громкости. Модули, используемые в видео (ссылок нет, партнерки нет, так ищутся на Али): 1. Модуль зарядки LiIon - TP4056. Убедитесь, что на плате контроллера три корпуса (микросхемы), если используете аккумулятор без встроенного контроллера разряда 2. Повышающий преобразователь - X6009. Перед подключением его выхода не забудьте выставить на нем 5 вольт! 3. Усилитель - PAM8403 4. Аккумулятор Li-Ion типоразмера 18650 5. Динамики (если соберетесь делать переносную колонку) - Acoustic Speaker 4 Ohm 3W 40MM В видео есть несколько багов - назвал миниджек 3,5 трехдюймовым, обозвал ток напряжением :) Соединять земли выхода усилителя непосредственно, как я нарисовал на функциональной блок-схеме - нельзя, это условное обозначение! Как правильно подключать наушники с 3 выводами будем разбираться в следующем видео цикла.
