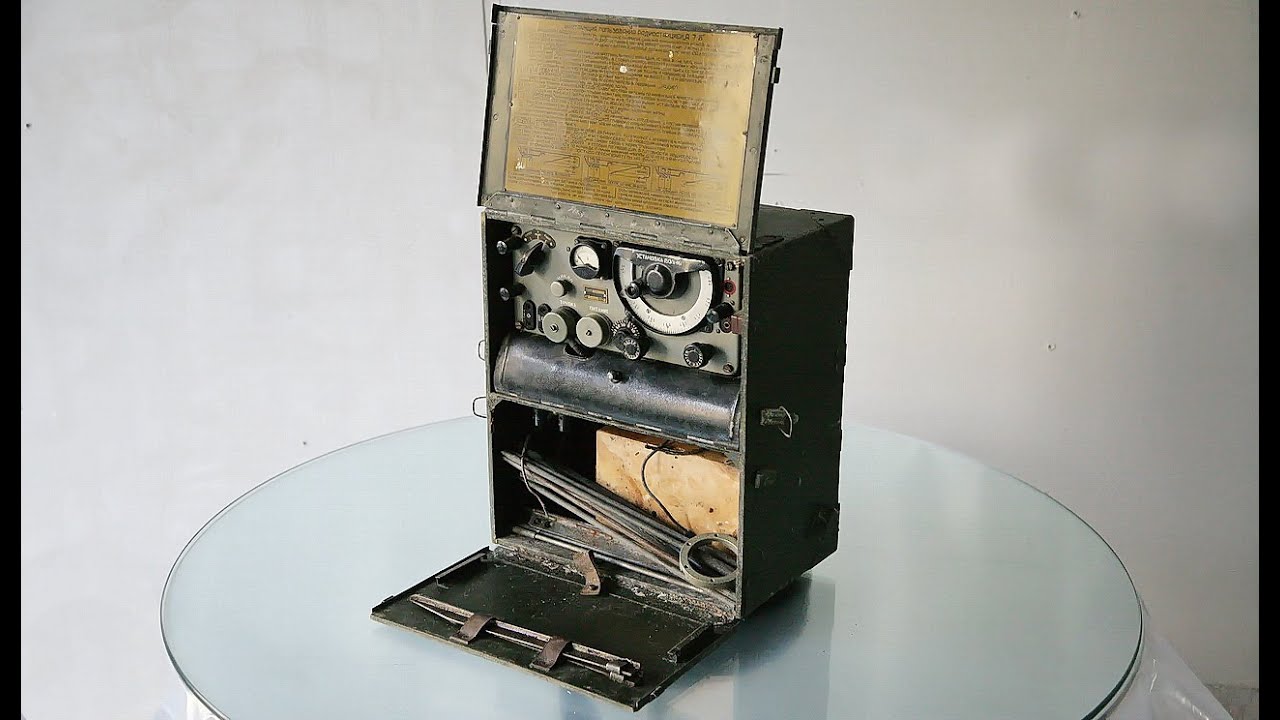

Радиостанция "А-7Б" СССР 1944 г.
Радиостанция "А-7Б" - переносная, приемно-передающая, телефонная, с механическим полудуплексом. Предназначена для работы в радиосетях стрелковых полков и артиллерийских дивизионов. Выпуск с 1944 г. Является модификацией радиостанции "А-7". В декабре 1944 г. стала выпускаться и А-7Б, которая имела большой радиус действия за счет увеличения мощности передатчика и повышения чувствительности приемника. Упростилось управление станцией, впервые в переносных радиостанциях была применена антенна типа "бегущая волна" К концу войны отечественная радиопромышленность выпускала около 4000 комплектов радиостанций А-7 в месяц, а благодаря примененным техническим решениям и основательной проработке конструкции, радиостанция А-7 и ее модификации была одной из наиболее распространенных радиостанций военных лет. Технические характеристики: Виды работы: - радиотелефоном; - по проводам, с использованием ее в качестве телефонного аппарата (до 2км.) - по радио, с управлением связью по проводам с выделенного командного пункта. Диапазон: 27-32 МГц Модуляция: ЧМ, узкополосная (7-10 кГц) Число фиксированных частот: 120 Выходная мощность передатчика: 1 Вт Дальность действия: - на пересеченной местности - 7-8 км - в городе - 3-4 км. Тип антенны: - штыревая, 2,5м. - лучевая, для работы из укрытия, 6,4м. Чувствительность приемника - 1-1,5 мкВ; Полоса пропускания - 10-15 кГц; Ослабление по зеркальному каналу - более 30. Источник питания: 2 батареи БАС-80, аккумулятор 2НКН-10 Габариты: 210 х 385 х 330 мм; Масса: 15.5 кг. Состав команды: один радист. Для работы "на ходу" и для переноски на большие расстояния - требуется два бойца для подмены при переноске.
