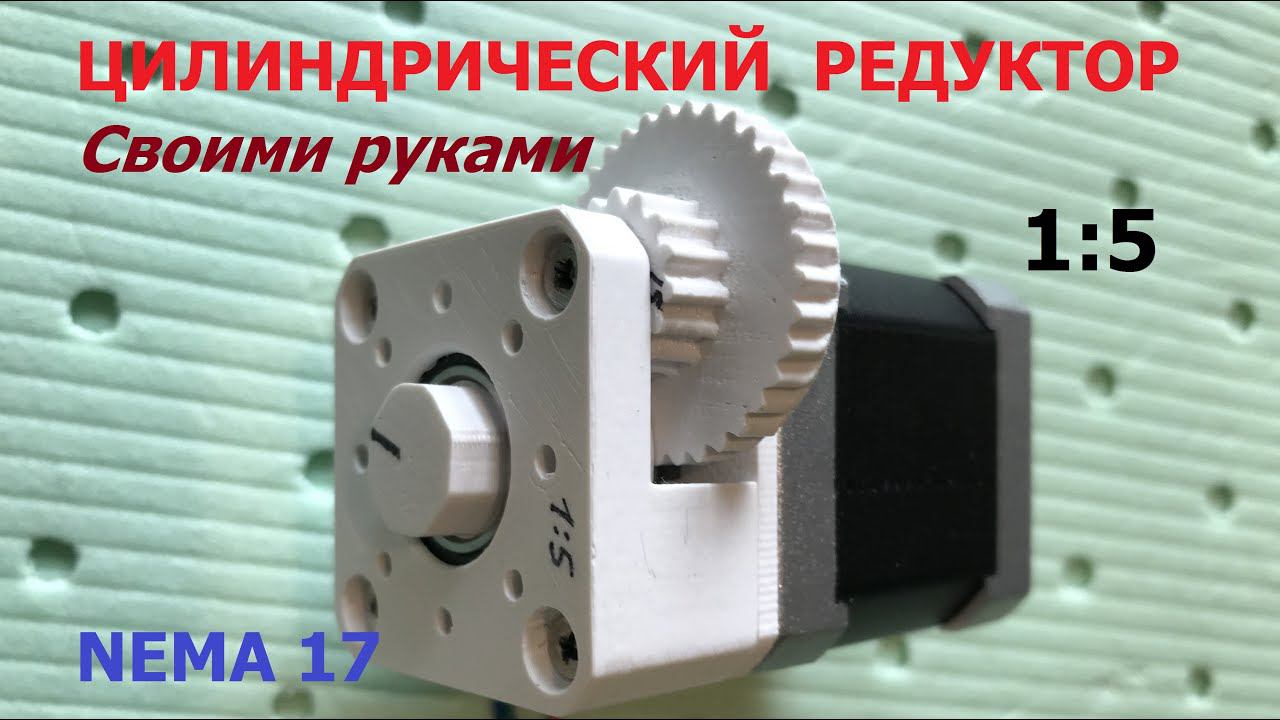

Цилиндрический редуктор 1:5 для Nema 17 / Gearbox 1: 5 for Nema 17
Самодельный двухступенчатый цилиндрический редуктор с передаточным числом 5 для шагового двигателя Nema 17. Передаточные числа: 2,5 (первая ступень), 2 (вторая ступень). Редуктор изготовлен на 3д принтере из пластика АБС (температура сопла 240 град, стола 100 град). В редукторе используются подшипники: 802 (15х24х5), 693 (3х8х4), 695 (5х13х4). Рабочие профили шестерен построены с помощью программы Gear Generator: https://woodgears.ca/gear/download3.cgi?tx=6UV7867581490783S Другие варианты интересных самоделок можно посмотреть здесь https://www.youtube.com/c/SergeyDorosh/videos Другие варианты самодельных редукторов можно посмотреть здесь: https://www.youtube.com/playlist?list=PLYH12wlgNMm6H0B8S44ZG0tPliaWJdjaZ. Скачать файлы к этому видео можно за символическую плату 100 руб на карту Сбера или 4 евро через PayPal , эти деньги пойдут на поддержание канала. Заявку можно отправить на почту: 9339931569@mail.ru При изготовлении устройства использовался самодельный 3д принтер: https://www.youtube.com/playlist?list=PLYH12wlgNMm7uU7fRAzwMmSxjoexudgub. Подписывайтесь на мой канал: https://www.youtube.com/channel/UCjscFp9OXjhbzAbFuhBFv-g?view_as=subscriber , будет еще много интересного!
