Электронная Игра своими Руками на Микросхемах К155ЛА3

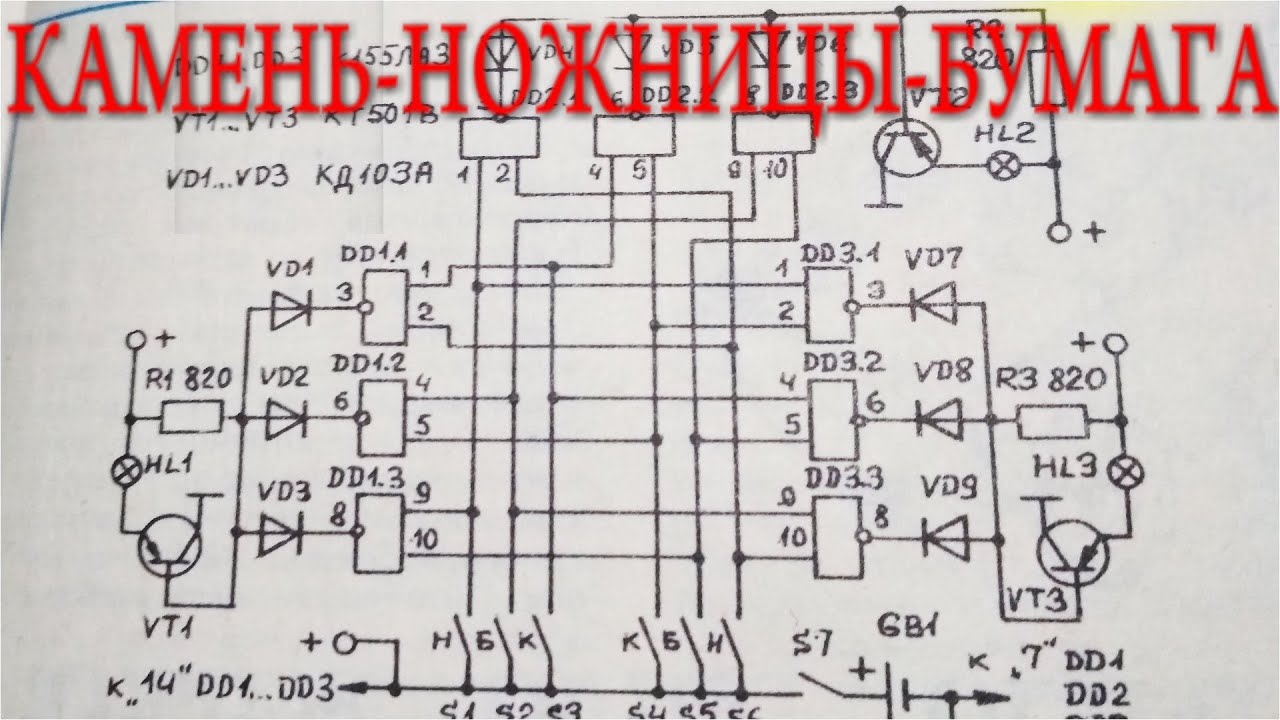

Все устройство заключено в плоскую коробку из тонкой фанеры или пластмассы. Кнопки и сигнальные лампочки располагаются на верхней панели корпуса. Здесь же у краев крепятся диски простейших счетчиков. Ведь микросхемы-сумматоры и электронные цифровые индикаторы доступны далеко не всем. Для удобства пользования диски снабжены зубцами и фиксирующими пружинками. Легко видеть, что сигнал от каждой нажатой кнопки поступает на входы еще двух логических ячеек, однако они нигде не встречаются вместе, кроме одной "правильной", а потому не изменяют своего состояния и не дают ложного показания. Схемой предусмотрен и такой игровой момент, когда оба игрока выбрали одинаковые предметы. В таком случае сочетания одноименных сигналов поступает на ячейки микросхемы DD2 - загорающаяся при этом лампочка HL2 укажет на ничейный результат. https://zen.yandex.ru/media/dima/elektronnaia-igra-svoimi-rukami-kto-silnee-starye-shemy-5eeea294f1d451486f2d18fc #наМикросхемахК155ЛА3 #ИграCвоимиРуками
