Германиевый Гибридный Усилитель #2

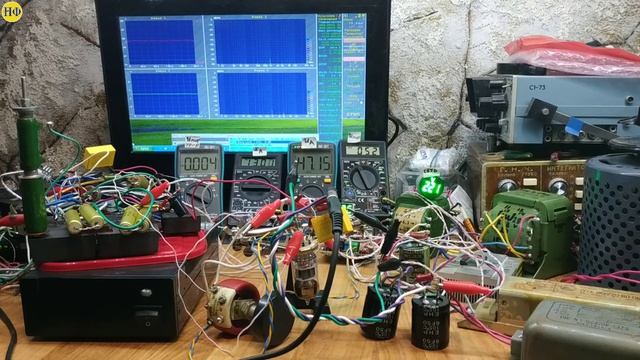

Видео продолжает серию о гибридном усилителе звука с использованием популярной радиолампы 6Н23П и германиевых транзисторов. Гибрид для разбора этого схематического решения собран из фрагментов разных схем – это даёт возможность наиболее детально показать возможности регулировки различных каскадов. А сейчас – самое интересное! Подключаю транзистор к радиолампе! *** Помочь в развитии Канала Вы можете: Yandex Money: https://yoomoney.ru/to/410013004521132 VISA (Россия) 4048-0250-0094-9167 Это даёт возможность приобретать необходимые электронные комплектующие для съемки видео по Вашим заявкам. Благодарю Вас за помощь, друзья! *** Ссылка на материалы видео: https://drive.google.com/drive/folders/1YIQT_An0c__vTnnd1AYmYGW3XWbIZ5HE?usp=sharing Ссылки на видео: «Германиевый Гибридный Усилитель» https://www.youtube.com/watch?v=mBJqFakc5aw «Усилитель микрофона» https://www.youtube.com/watch?v=_Y2R9QvDyfc «Правильный усилитель звука» https://www.youtube.com/watch?v=PefmFpxnX_w «Полупроводники Диоды Транзисторы Занимательная физика» https://www.youtube.com/watch?v=KACcWTyQCMk «Hi-Fi. Суперлинейный высококачественный усилитель звука» (https://www.youtube.com/watch?v=oLSkT-TfOl0 ) «Сравнение блоков питания для усилителя» https://www.youtube.com/watch?v=jyEzP6MfTIc «Высококачественный Hi-Fi усилитель звука. Пошаговая настройка» https://www.youtube.com/watch?v=CZghIUa2E0U «Почему транзисторные усилители звучат плохо Классы усилителей звука» https://www.youtube.com/watch?v=5C8UFIndjQA 00:00 Приветствую Вас на канале «Неизвестная Физика»! 00:06 Тема видео – объединение лампового и транзисторного усилителей. 00:34 Микрофон SHURE Model 55SH. 01:29 Внешний вид ламповой части гибридного усилителя звука. 01:56 Карта напряжений транзисторного усилителя. 02:27 Первое включение лампового каскада. 04:21 Осциллограмма первого включения. 04:50 Диагностика помех. 05:59 Схемотехника питания анода усилителя. 06:45 Замена дросселей фильтра питания. 08:42 Осциллограммы после замены дросселей. 08:57 Первое совместное включение лампы и транзисторов. 09:27 Принцип объединения транзисторов и радиоламп. 09:59 Схема усилителя Трошина. 10:43 Первая проверка гибридного усилителя. 11:32 Оценка искажений выходного сигнала. 13:00 Включение отрицательной обратной связи усилителя. 14:05 Интермодуляционные искажения гибридного усилителя. 15:23 Предварительная оценка полученного результата объединения схем. 16:38 Итоговые осциллограммы THD гибридного усилителя. 18:29 Диагностика причины фона на выходе усилителя. 19:22 Амплитудно-частотная характеристика собранного гибридного усилителя. 20:14 Коммутация блоков питания гибридных усилителей. #6Н23П #Германиевые_Транзисторы #Германий Видео, в форме коротких историй и рассказов о Физике в окружающем нас мире, выходят каждую неделю. Если история понравилась - ставь лайк и подпишись на канал, чтобы не пропустить продолжение! ВОПРОСЫ можно задать в комментарии к любому ролику, в социальных сетях и по электронной почте канала: interfant@yandex.ru На все КОНКРЕТНЫЕ вопросы - отвечаю. Надеюсь, что Ваши вопросы и совместные ответы помогут сделать канал «Неизвестная Физика» интереснее! ******************************************************** На канале много плейлистов, в которых размещены видео о птицах и животных, о РУКОДЕЛИИ, DIY, ЮМОР, занимательная ФИЗИКА, рассказы о ПУТЕШЕСТВИЯХ, ВКУСНЯШКИ, ФОКУСЫ, как сделать мультик и многое другое… Вы обязательно найдете видео по своим интересам! Ориентироваться на канале Вам поможет НАВИГАТОР КАНАЛА. ССЫЛКИ на видео канала размещаются на личных страницах в социальных сетях и в группах: Добавляйтесь в ДРУЗЬЯ! (Добавляясь, ПОЖАЛУЙСТА, пишите - откуда Вы и по какому вопросу) e-mail: interfant@yandex.ru ВКонтакте: http://vk.com/afon2015 Одноклассники: https://goo.gl/VdSsCY Твиттер: http://twitter.com/Afanasy83 Фейсбук: https://www.facebook.com/Afanasy83 Скайп: afanasy83
