0_4_AutoCAD для дизайнера. План монтажа: как правильно строить стены и перегородки

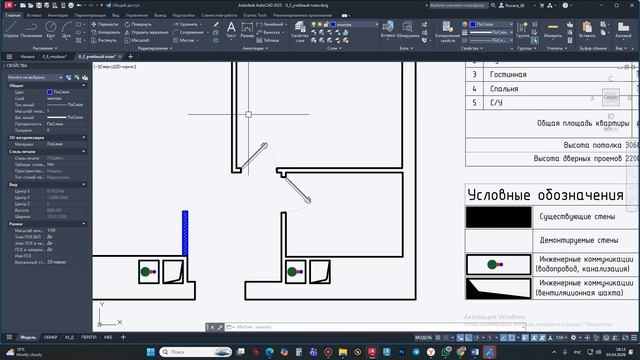

Это видео - часть серии по созданию полного комплекта чертежей дизайн-проекта в AutoCAD. В этом уроке мы разбираем план монтажа — один из ключевых этапов проекта, на котором формируется новое пространство. В видео вы узнаете: - как правильно строить новые стены и перегородки - как задавать толщину стен - как оформлять проёмы - какие ошибки чаще всего допускают - как проверить чертёж перед завершением План монтажа — это не просто линии. Это логика будущего пространства, по которой будут работать строители. Этот урок подойдёт: - начинающим дизайнерам - студентам - тем, кто хочет системно разобраться в чертежах Подписывайтесь на канал, чтобы пройти весь путь — от обмерного плана до полного комплекта проекта. Следующее видео: план после перепланировки — собираем «чистый» итоговый план. Это не отдельные уроки, а последовательная система создания дизайн-проекта. Тайм-коды к видео: [00:00] - Введение: что такое план монтажа и почему это ключевой этап проекта. [00:49] - Создание и настройка отдельного слоя «Монтаж». [01:25] - Подготовка подосновы: отключение лишних слоев и копирование плана. [01:45] - Построение новых перегородок: работа с инструментами «Полилиния», «Удлинить» и «Соединить». [03:18] - Настройка штриховки для монтируемых стен. [03:32] - Важные правила: точность привязок, учет материалов и замкнутость контуров. [04:28] - Работа с дверными блоками: создание блока двери и подготовка к установке. [06:03] - Использование инструмента «Выровнять» (Align) для точной установки и масштабирования дверей в проемах. [06:53] - Логика открывания дверей: как избежать конфликтов в узких пространствах. [07:40] - Зачем показывать двери на плане монтажа (проверка эргономики и проходов). [08:08] - Простановка размеров и привязок для новых стен. [09:15] - Разбор типичных ошибок: незамкнутые стены, отсутствие привязок, хаотичная планировка. [10:25] - Оформление чертежа: создание выносок и текстовых пояснений. [11:15] - Работа с нумерацией помещений: как сделать акцент на новых конструкциях. [12:15] - Компоновка плана монтажа на листе в масштабе 1:50. [13:14] - Резюме: какие элементы стоит (и не стоит) выносить на план монтажа.
