Насос погружной. / Submersible pump.

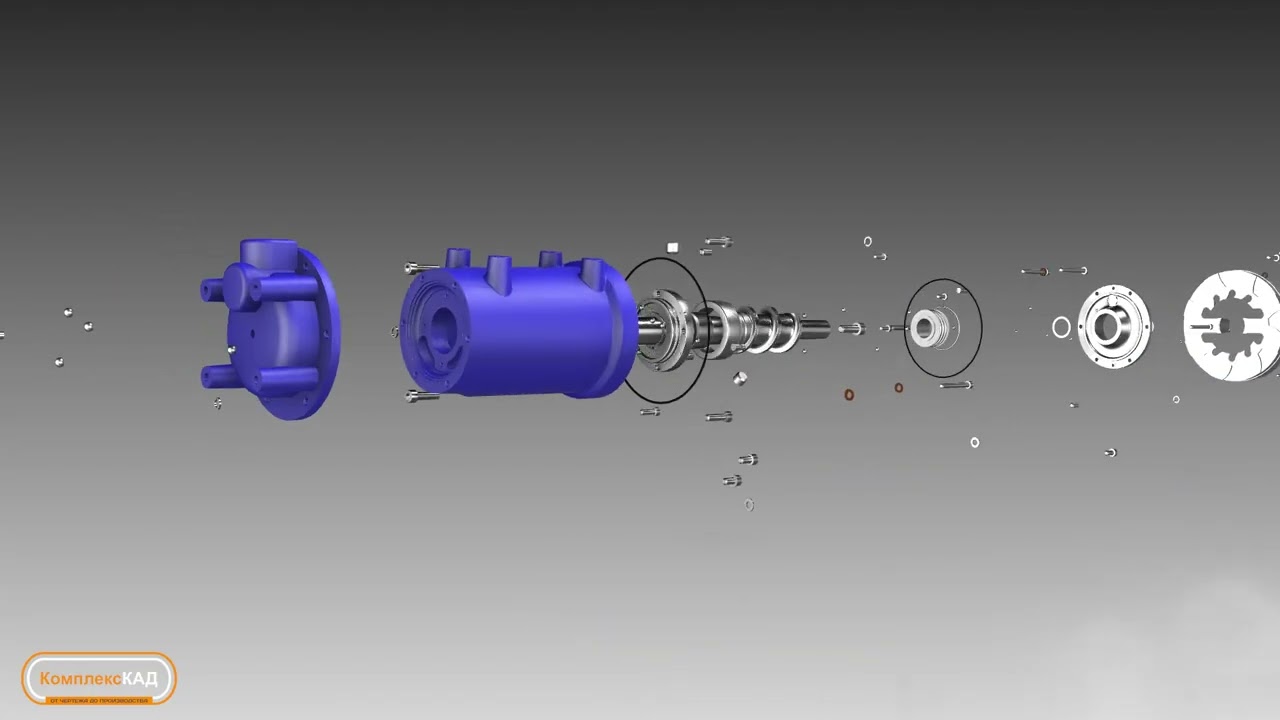

⚙ Насос погружной. Реверс-инжиниринг от «Комплекс КАД». 🔥 Проект реализован при помощи собственной измерительной лаборатории. ℹ Погружной насос предварительно измельчает твердую массу перед откачиванием, способствует процессу анаэробной ферментации. Насосы серии PTS отличаются входным отверстием большего диаметра, а так же оборудованы многоканальным рабочим колесом открытого типа. В них использован двойной режущий и измельчающий механизм. Конструкция данных насосов разработана специально для перекачки очень концентрированных, агрессивных и тяжелых жидкостей. Так как в данном случае требуется предварительное измельчение твердых составляющих, которые содержатся в перекачиваемой жидкости. 📦В качестве исходных данных для обратного проектирования клиент предоставил физический образец погружного насоса PTS4-80. Основные этапы проектирования. ⃣ Реверс-инжиниринг и разработка 3D-модели существующего насоса. Предоставленный объект был частично разобран. Сняты геометрические параметры всех деталей. Установлены химический состав материалов, твердость, качество и упрочнение поверхностей, наличие покрытия и его тип. ⃣ Подбор стандартных комплектующих, необходимых для изготовления погружного насоса. Данный этап выполнялся с учетом импортозамещения. ⃣ Подбор покупного электродвигателя. ⃣ Разработка предварительной 3D-модели. Упрощенная 3D-модель насоса дает представление о габаритах конструкции, конструктивных особенностях, составных частях, технологии изготовления, обслуживания и т.д.. ⃣ Технологическая проработка производства изделия. Инженеры-технологи разработали оптимальный технологический процесс работы насоса погружного, проанализировали технологичность изготовления деталей, предусмотренных в предварительной 3D-модели. ⃣ Разработка производственной 3D-модели. Предоставлена 3D-модель насоса погружного, необходимая для производства. Элементы модели можно применять для станков с ЧПУ. Данная 3D-модель — это основа для разработки рабочей конструкторской документации. ⃣ Разработка электротехнической документации. Подготовлен полный комплект схем подключения и перечень необходимых элементов для производства и сборки электрической части спроектированного насоса погружного. ⃣ Разработка рабочей конструкторской документации. Подготовлен полный комплект чертежей для производства спроектированного насоса погружного. Разработаны DXF-файлы на детали, которые необходимо изготовить на станке с ЧПУ методом плазменной или лазерной резки. Заказчику переданы: 📍 производственная 3D-модель; 📍 конструкторская документация (чертежи); 📍 эксплуатационная документация (паспорт изделия, руководство по эксплуатации). Над проектом работали инженер-конструктор 1-й категории и инженер-технолог 2-й категории. ⌛Проект реализован за 25 рабочих дней. ________________________________________________________________________ ⚙ Reverse engineering from Complex CAD. 🔥 The project was implemented with the help of our own measuring laboratory. ℹ The submersible pump pre-crushes the solid mass before pumping out, promotes the process of anaerobic fermentation. The PTS series pumps feature a larger inlet diameter and are equipped with an open multi-channel impeller. They use a double cutting and grinding mechanism. These pumps are designed specifically for pumping very concentrated, aggressive and heavy liquids. 📦The customer provided a physical sample of the PTS4-80 submersible pump as input for reverse engineering. The main stages of design. ⃣ Reverse engineering and development of a 3D model of an existing pump. The geometrical parameters of all parts were removed. The chemical composition of materials, hardness, quality and hardening of surfaces, the presence of a coating and its type are established. ⃣ Selection of standard components required for the manufacture of a submersible pump. This stage was carried out taking into account import substitution. ⃣ Selection of a purchased electric motor. ⃣ Development of a preliminary 3D model. A simplified 3D model of the pump gives an idea of the design dimensions, design features, components, manufacturing technology, etc. ⃣ Technological study of the production of the product. Process engineers have developed an optimal technological process, analyzed the manufacturability of the parts provided in the preliminary 3D model. ⃣ Development of a production 3D model. A 3D model of a submersible pump, necessary for production, has been provided. Model elements can be applied to CNC machines. ⃣ Development of electrical documentation. A complete set of connection diagrams and a list of necessary elements for the production and assembly of the electrical part of the designed submersible pump have been prepared. ⃣ Development of working design documentation. A complete set of drawings has been prepared for the production of the designed submersible pump. A design engineer of the 1st category and a process engineer of the 2nd category worked on the project. ⌛The project was completed in 25 working days.
