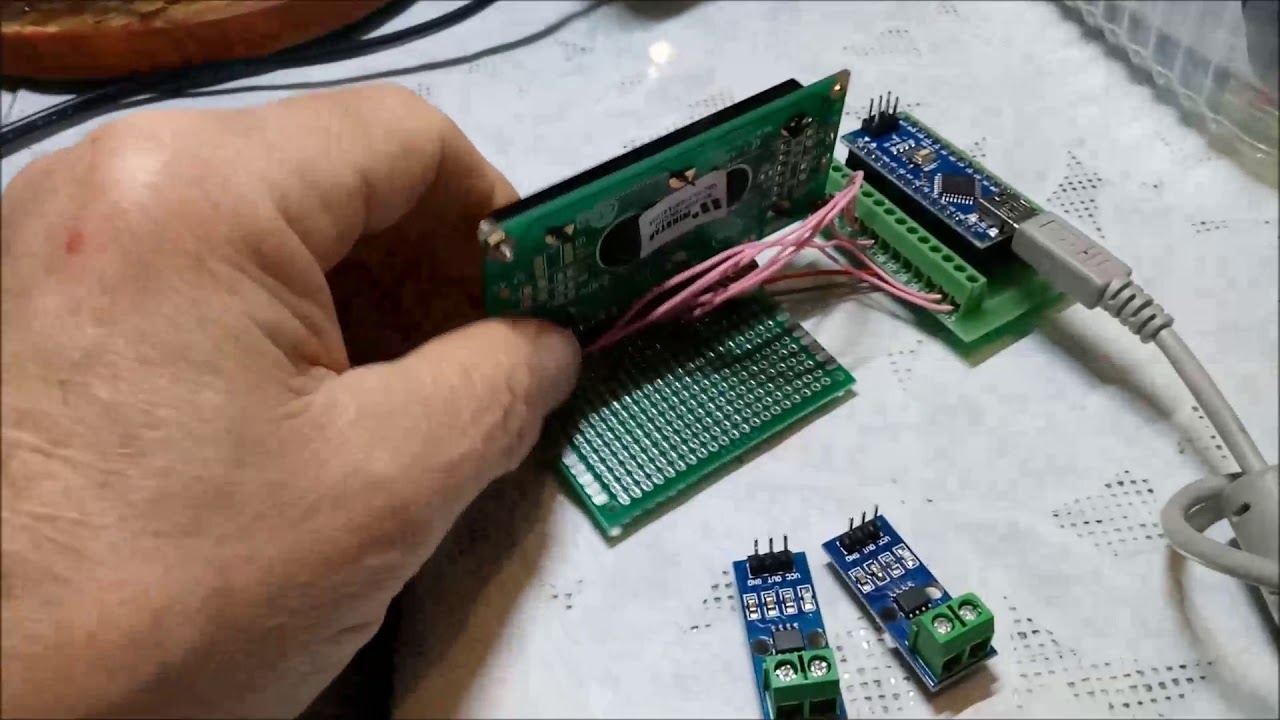

Изучаю Ардуино Опыт 2 работа с датчиком тока • ACS712 30А: 66 мВ/А
Изучаю Ардуино Опыт 2 работа с датчиком тока • ACS712 30А: 66 мВ/А Формулы для расчета тока. 1 Чувствительность датчика тока на 30А: Sens 0,066 В/А 2 Напряжение питании Vcc 5 В 3 Опорное напряжение для АЦП Vin 5В 4 Искомый ток: I 5 Выходной код АЦП датчика: Count Count=1024/Vcc * Vin Vin= Vcc/2+Sens * I Count=1024/Vcc * (Vcc/2+Sens * I) Count=1024/2 + 1024/5 * 0,066 * I Count=512 + 204,8 * 0,066 * I 204,8*0,066 * I = Count - 512 204,8*0,066 = 13,5168 I = (Count - 512) / 13,5168 (analogRead(A0) - 512 ) / 13,5168
