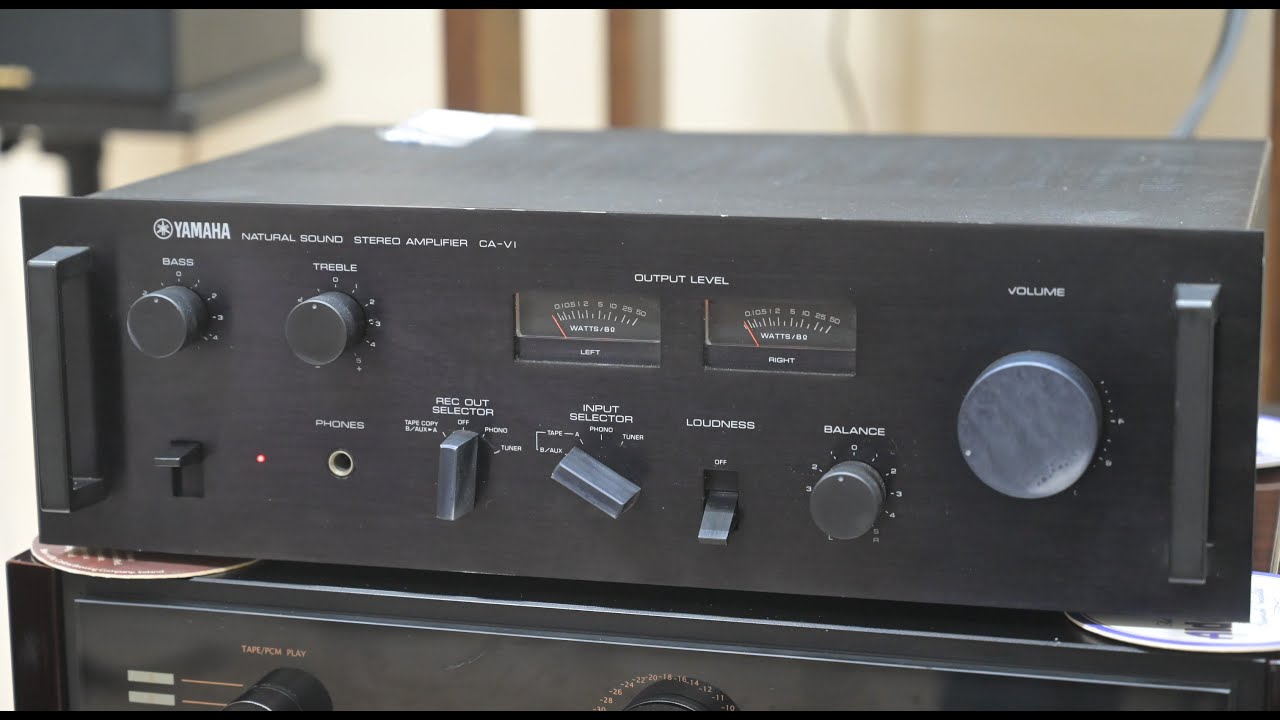

YAMAHA CA-V1 ¥ 33,000 (around 1976) Интегральный усилитель, сочетающий в себе неплохую схемотехнику, достойные характеристики и функционал, при этом доступен по цене. https://audio-database.com/YAMAHA/amp/ca-v1.html Type Pre-main amplifier Effective power (0.05% strain) 25W + 25W (8 Ω, double-channel drive, 20 hz to 20 khz) 27W + 27W (8 Ω, double-channel drive, 1 khz) 30W/30W (8 Ω, single-channel drive, 1 kHz) Dynamic Power (0.05% Strain) 85W (8 Ω, 1 kHz) Total harmonic distortion factor Aux to SP out : Phono → Rec out : 0.05% or Less (8 Ω at Rated Output) 0.005% or Less (8 Ω, 15W, 1 khz) 0.01% or Less (8 Ω, 10W, 20 hz to 20 khz) 0.05% or Less (20 Hz to 20 kHz) Power bandwidth 10 Hz to 50 kHz (IHF, 0.05% THD) Damping factor 50 or More (8 Ω, 1 kHz) Load impedance 4 Ω ~ 16 Ω Frequency characteristic Aux → Rec out : 20 Hz to 20 kHz ± 0.5 dB RIAA deviation : ± 0.5 dB Channel separation Aux → SP out : 60 dB or more (8 Ω, 1 kHz, at rated output) S/N ratio (IHF A network Closed circuit) Phono → SP out : 77 dB Aux → SP out : 100 dB Residual noise : 0.13 mV Input Sensitivity / Impedance (8 Ω, 1 khz, at rated output) Phono : 2.5mV/50k Ω Aux, Tuner : 150mV/50k Ω Tape PB. : 150mV/50k Ω Phono maximum allowable input 150 mVrms (1 kHz, 0.05% THD) Output Level / Impedance Tape rec out : 150mV/1k Ω Tone control Bass : ± 10 dB (50 Hz) Treble : ± 9 dB (10 kHz) Loudness (Vol-30dB) + 9 dB (50 Hz), + 6.5 dB (10 kHz) Other Functions Output Level Meter (logarithmic scale) Rec out Selector SP protection circuit (voltage detection, relay drive system) Semiconductor used Transistor : 34 Diode : 21 Zener diode : 1 unit AC outlet Switched : 1 system, 150W Unswitched-2 lines, 200 Wtotal Power supply voltage 100 VAC, 50Hz/60Hz Rated power consumption 80W External dimensions Width 435x Height 137x Depth 350 mm Weight 8.5kg Схема эквалайзера представляет собой двухкаскадную дискретную схему с прямой связью, использующую малошумящий транзистор. Коэффициент сигнал/шум улучшен за счет отказа от использования микросхем, которые не позволяют свободно выбирать константы схемы при проектировании. Переходные характеристики также улучшены за счет использования данных, полученных при анализе схемы с помощью автоматизированного САПР. Кроме того, уделено особое внимание трассировке и разводке печатного монтажа, что позволило улучшить соотношение коэффициента сигнал/шум, а экранирующие провода исключены из входной/выходной цепи. Схемотехника регулировки тембра представляет собой двухкаскадную схему прямого соединения и имеет дискретную конфигурацию, аналогичную схеме эквалайзера -Yamaha CR-NF. Конфигурация основного усилительного каскада представляет собой входной дифференциальный каскад прямого включения с общим эмиттером, комплементарный каскад с общим заземлением и токовое зеркало. Транзисторы силового и задающего каскадов подобраны с хорошими высокочастотными характеристиками. Использование согласованных пар транзисторов PNP и NPN позволяет подавлять гармонические и коммутационные искажения. В схеме индикатора используется логарифмическое сжатие с диодной отрицательной обратной связью, что позволяет мониторить широкий диапазон выходной мощности от 100 мВт до 50 Вт. Селектор REC OUT предназначен для записи и вывода сигнала с источника, отличного от воспроизводимого. Если дека, подключенная к выходу REC OUT, не используется, установка этого положения в положение REC CUT OFF изолирует деку от сигнального тракта, тем самым предотвращая влияние экранированных проводов и негативное воздействие на усилитель, вызванное падением входного сопротивления при отключении питания деки. Используя тонкомпенсацию можно улучшить характеристики при воспроизведении на низкой громкости. В аппарате установлен прецизионный регулятор громкости с погрешностью ±2 дБ в диапазоне от -70 дБ до 0, а погрешность между левым и правым каналами очень мала даже на низкой громкости. Установлена схема защиты динамика с помощью реле. При подаче постоянного напряжения на выходной клемме реле изолирует и защищает динамик. Эта схема также используется для отключения звука, предотвращая неприятные щелчки при включении питания.
