Ласпи 005-1 с усилителем Only Music 2.7 с ПТ на входе

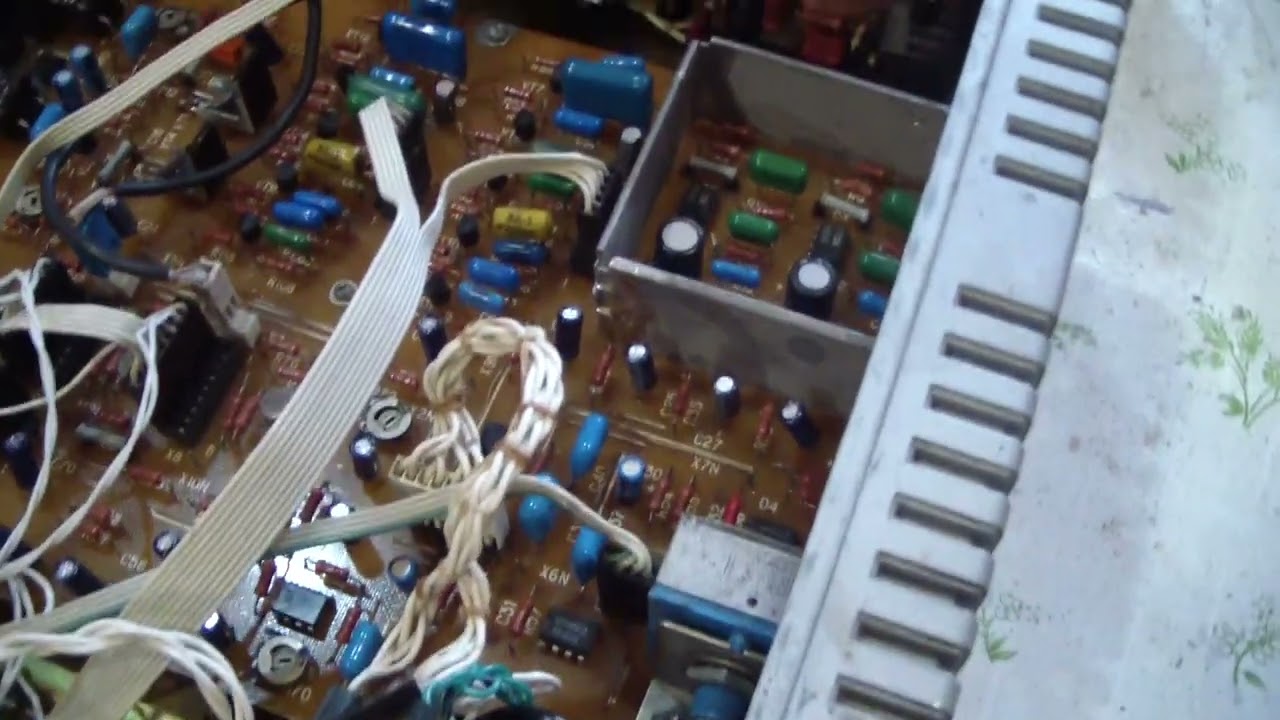

В усилителе Ласпи 005-1 заменен штатный оконечный усилитель мощности на усилитель собранный по схеме Only Music 2.7 с изменениями. Изменения коснулись дифф. каскада, в этом усилителе он сделан на транзисторной сборке на ПТ типа КР504НТ4Б (что было в наличии), выходной каскад так же был изменен на квазикомплементарный с использованием транзисторов КТ808А, которые стоят в штатном усилителе мощности. По результатам примерного моделирования коэф. внутри петлевого усиления (или возвратной величины) составляет 72 дБ на частоте 1 кГц и 32 дБ на частоте 20 кГц, в оригинальной схеме эти величины на 20 дБ выше, что очень положительно сказывается на линейности. По результатам измерений на нагрузке в 8 Ом, Кг составил 0,005% при мощности 50 Вт, на частоте 1 кГц и 0,03% на частоте 10 кГц при той же мощности. По причине применения транзисторной сборки в ДК не требуется подстройка нуля на выходе, напряжение смещения составляет 10 мВ, и остается таковым вплоть до ограничения выходного сигнала, даже под нагрузкой. В целом усилитель работает достойно, хотя и обладает более низкими параметрами чем усилитель по схеме Only Music 2.7.
