Схема лампового усилителя. Часть 5. Заключительная.

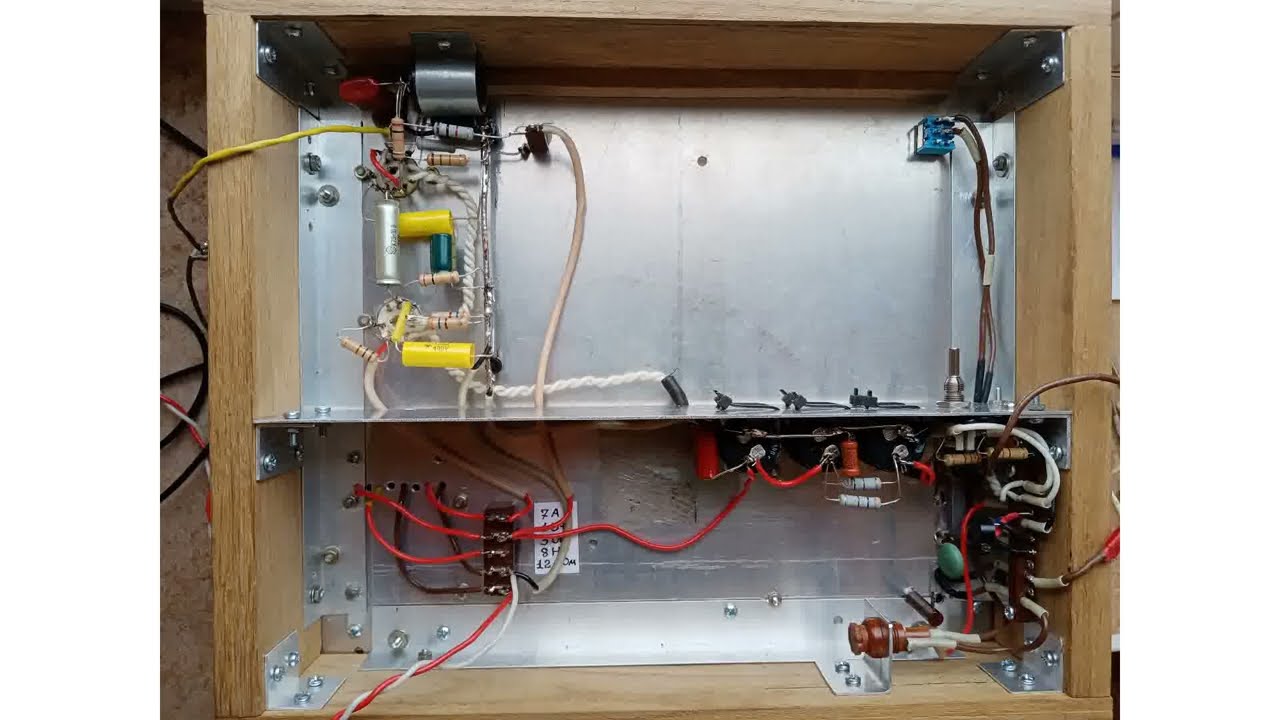

В этом видео автор подводит итог почти месячной деятельности по построению не то лампового усилителя, не то экспериментально-монтажного стенда для него, и приводит схему того, что же он собственно воял. :) Схема: https://youtu.be/UTL-0aPtopg?t=540 Предыдущая часть: https://www.youtube.com/watch?v=vNQ3tSsFsZ0 PS Ай-яй, слово "amplifier" то неправильно написал. Хотя это не значит, что бесcмысленно: amplifire можно трактовать как "ampler fire" (больше огня :). PPS Первая лампа все таки оказалась 6Н2П, а не 6Н2П-ЕВ. Но она визуально отличается: верхняя часть колбы не плавно закругленная, а несколько угловатая. И надпись в ромбе со звездой: В40П. Военная приемка, наверное. В красном квадрате цифра 13 (счастливая :). Лампа VII 1958 года. Быстрый перетык на лампу 6Н23П ради эксперимента ни к чему хорошему не привел - появился сильный фон, а напряжение смещения возросло до 7,2 В. Забыл еще в схеме параллельно C10 нарисовать конденсатор 1.0 мкФ. А еще экран силового трансформатора не подключен к земле на самом деле. Но думаю, все это непринципиально. И потенциометр R7 неправильно нарисован - средний отвод должен идти на сетку лампы. Важно, что 45 мА для этой конкретной 6П14П похоже маловат. Если мы посмотрим на анодно-сеточную характеристику (например сюда: https://www.istok2.com/data/597/) с учетом напряжения смещения 8,25 В и напряжении 289 В на аноде, то мы увидим, что находимся где-то внизу графика. Смещение слишком велико. Другими словами мощность можно еще поднять, но меня и эта устраивает (бедные соседи! :))
