Электрощит частной резиденции. Electric panel of a private residence.

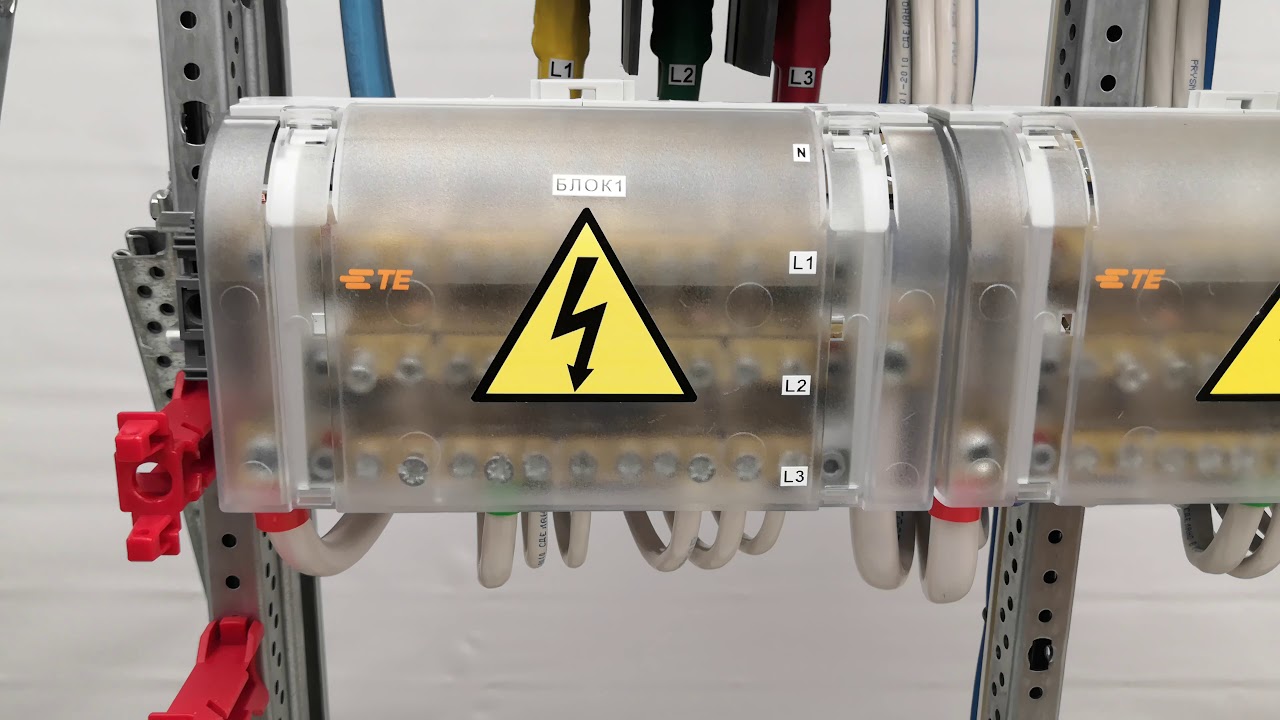

Распределительный электрический щит загородного дома. *на выходе автомата XT2N подключено УЗО. Выключатель четырёхполюсный Tmax XT2N 160 + устройство защитного отключения RC Sel для XT2 4p от ABB. На вводе подключен ограничитель перенапряжения OVR T1 4L 25 255 TS ABB через рубильник с предохранителем E 93N/125s ABB. Контактор 3-х полюсный AF205-30 с катушкой управления 100-250В AC/DC ABB(1SFL527002R1311) . Управляется через реле контроля напряжения CM-PVE ABB (1SVR550870R9400). Ввод на контактор 3×70мм2, выход 3×(2×35мм) на два распред. блока 160А 4-полюсного (1SNA179892R2200). Подробности в моем Инстаграме https://www.instagram.com/nelikdulatov
