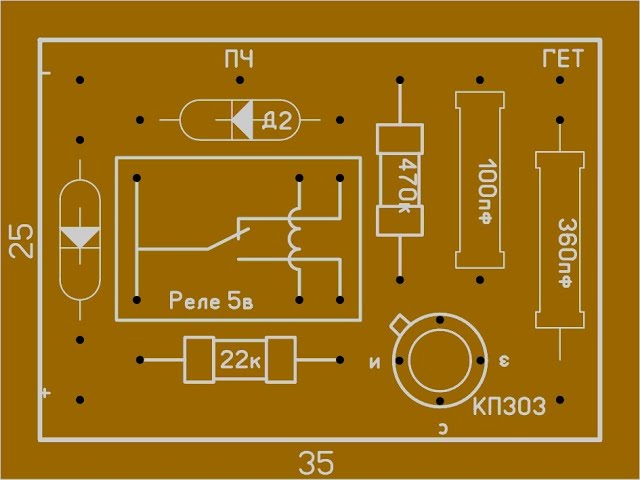

Печатная плата SSB детектора на КП-303
После ряда экспериментов пришел к выводу что детектор на полевом транзисторе это лучший выбор. Здесь есть ряд преимуществ - простота схемы, высокое подавление АМ станций, не требует балансировки, не нагружает гетеродин, обладает линейной характеристикой. Разработана печатная плата 25х35мм, которая помещается в отсеке АМ детектора. Для переключения 5В реле используются контакты галетного переключателя 11 и 12, при этом перемычку между 10 и 11 нужно удалить. К контактам 11 и 12 припаивают два диода и соединяют их между собой катодами - это будет источник питания реле. Детектор вкл в режиме ТЛГ или КАЛИБРАТОР, в режиме ТЛФ он выкл. На монтажной планке в отсеке АМ детектора удаляем всего две детали - диод Д2-2 и конденсатор С2-60 который приходит с выхода ТЛГ гетеродина.
