Buck конвертер с синхронным выпрямителем 15В/3,5A на LT8612

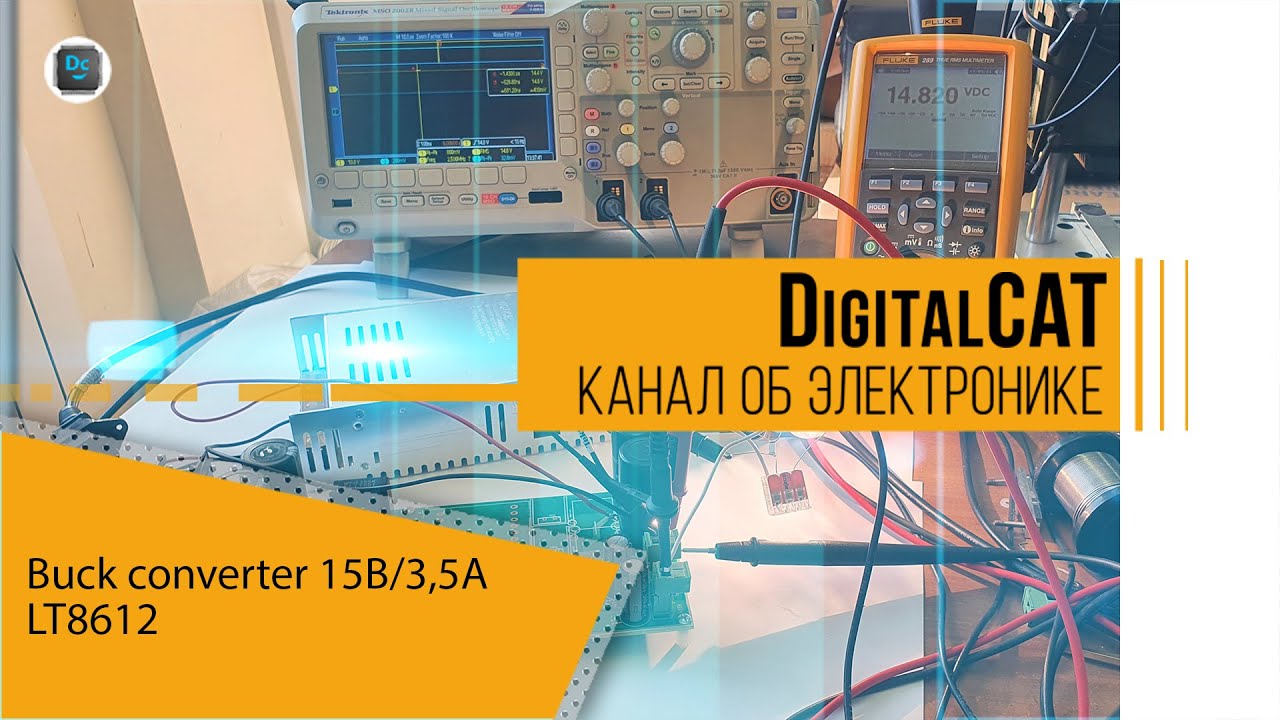

#Buck #DigitalCAT_electronics Обзор Buck конвертера с синхронным выпрямителем 15В/3,5А на микросхеме LT8612 от Analog Devices. LT8612 один из многочисленных представителей интегральных контроллеров с интегрированными ключами верхнего и нижнего плеча с управлением по пиковому току индуктора. LT8612 выпускается в 28 выводном DFN EP корпусе с очень удачным расположением выводов упрощающих разводку печатной платы и минимизирующих паразитные индуктивности. Представленный в обзоре понижающий преобразователь является составной частью источника питания и это вторая попытка изготовить конвертор. Первая попытка: https://youtu.be/r_rMDiw25lA привела к повреждению микросхемы конвертора и прогоранию платы. Устройство выполнено на печатной плате FR4 2мм с толщиной базовой меди 35 um. Для уменьшения теплового сопротивления под EP LT8612 сделано одно VIA диаметром 1,2 мм в VIA вставлена свернутая в плотную спираль калиброванная серебренная медная проволока после чего VIA пропаян. Контроль паяных соединений и посадки осуществлялся визуально посредством предметного оптического микроскопа Nicon. Контроллер LT8612 показал себя с лучшей стороны - все заявленные характеристики в пределах нормы, устройство заработало без наладки, при скачке нагрузки от 0 до 110% и от 50 до 110% переходной процесс соответствует заявленному в описании производителя. Контроллер и устройство продемонстрировали высокую стабильность работы - не удалось ввести контроллер в состояние возбуждения. Из особенностей устройства можно отметить малый размер индуктивности, что приводит к заметному нагреву последней при больших токах нагрузки. Так, при токе нагрузки 1,85 А, окружающей температуре 28 градусов, при наработке в течении двух часов зафиксирована пиковая температура индуктора в 77 градусов. Наш канал: https://www.youtube.com/channel/UCt2VdJAY7-iM78VEEa-Y1rg Импульсные источники питания: https://www.youtube.com/playlist?list=PLNgstzo2FKNMZxzOFQZUUBLxx32BlLR3r
