Тестер 43101, измерения в децибелах №3 - входное сопротивление, фильтр низких и высоких частот.

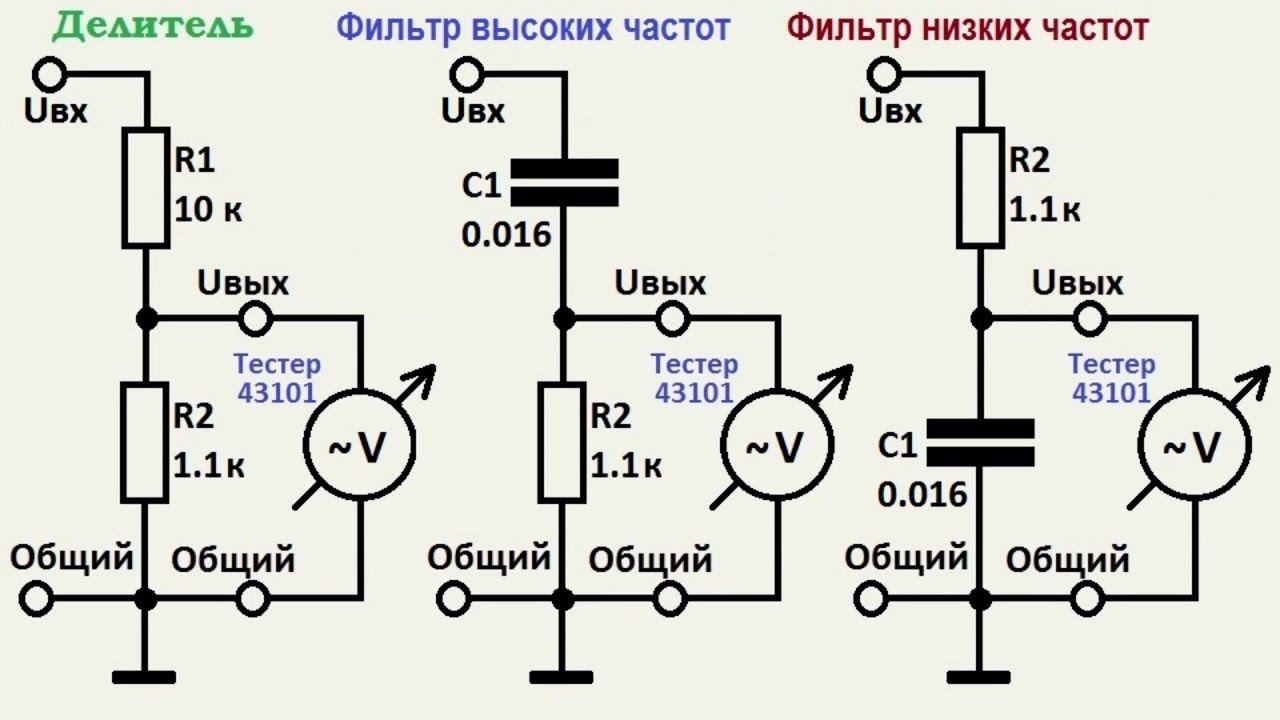

Третье видео по теме "Использование тестера 43101 для измерений в децибелах". В этом видео рассказываю про входное сопротивление приборов и его влияние на результат измерений. Показано, как замена в схеме резистора на конденсатор превращает обычный делитель в фильтр низких частот или фильтр высоких частот. Приводится формула расчёта сопротивления конденсатора на определённой частоте и выполняется расчёт частоты среза. Дополнительно ещё раз показываю, каким образом производятся подсчёты измеренных значений в децибелах при измерении с переходом на разные пределы по напряжению. Видео может быть полезно начинающим радиолюбителям в качестве наглядной демонстрации особенностей поведения разного рода делителей и использования их в качестве фильтров. В видео использовано следующее оборудование: Тестер 43101; Блок питания регулируемый 0...40 В; Генератор сигналов низкочастотный Г3-112. Измеритель иммитанса UT-603.
