Необычный подшипниковый редуктор 1:9 / Unusual bearing gearbox 1:9

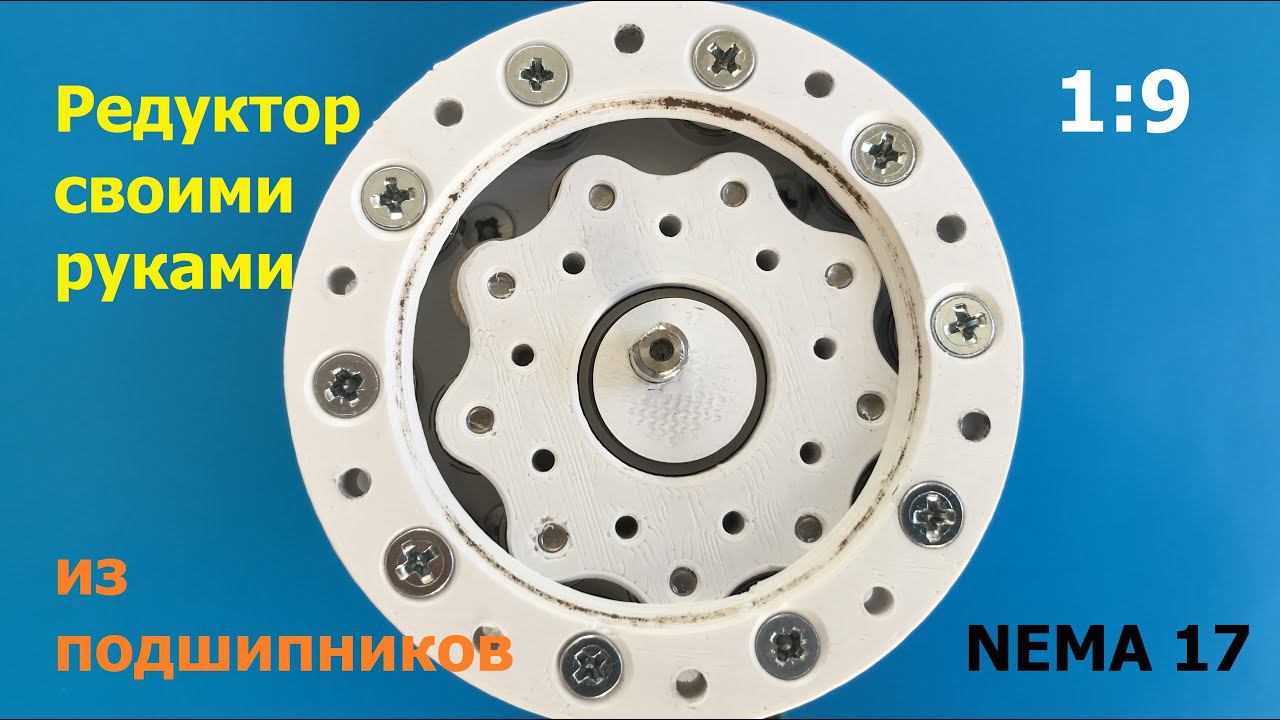

Самодельный планетарный подшипниковый редуктор с передаточным числом -9 для шагового двигателя Nema 17, изготовленный на 3д принтере. В качестве цевок обода и зубьев рабочего колеса используются подшипники 3х10х4 (№ 623), подшипник рабочего колеса 15х24х5 ( №1000802 или 6802). Циклоидальный аналог данного редуктора можно посмотреть здесь https://www.youtube.com/watch?v=i1zanJ8pjHo. На выходном валу используется самодельный подшипник из шариков диаметром 4,4 мм. Приведены формулы для расчета эксцентриситета и передаточного числа редуктора, показаны основные геометрические построения. Редуктор изготовлен на 3д принтере из пластика АБС (температура: сопла 240 град, стола 100 град). Другие варианты интересных самоделок можно посмотреть здесь https://www.youtube.com/c/SergeyDorosh/videos Другие варианты самодельных редукторов можно посмотреть здесь: https://www.youtube.com/playlist?list=PLYH12wlgNMm6H0B8S44ZG0tPliaWJdjaZ. Скачать файлы к этому видео можно за символическую плату 100 руб на карту Сбера или 4 евро через PayPal , эти деньги пойдут на поддержание канала. Заявку можно отправить на почту: 9339931569@mail.ru При изготовлении устройства использовался самодельный 3д принтер: https://www.youtube.com/playlist?list=PLYH12wlgNMm7uU7fRAzwMmSxjoexudgub.
Самодельный планетарный подшипниковый редуктор с передаточным числом -9 для шагового двигателя Nema 17, изготовленный на 3д принтере. В качестве цевок обода и зубьев рабочего колеса используются подшипники 3х10х4 (№ 623), подшипник рабочего колеса 15х24х5 ( №1000802 или 6802). Циклоидальный аналог данного редуктора можно посмотреть здесь https://www.youtube.com/watch?v=i1zanJ8pjHo. На выходном валу используется самодельный подшипник из шариков диаметром 4,4 мм. Приведены формулы для расчета эксцентриситета и передаточного числа редуктора, показаны основные геометрические построения. Редуктор изготовлен на 3д принтере из пластика АБС (температура: сопла 240 град, стола 100 град). Другие варианты интересных самоделок можно посмотреть здесь https://www.youtube.com/c/SergeyDorosh/videos Другие варианты самодельных редукторов можно посмотреть здесь: https://www.youtube.com/playlist?list=PLYH12wlgNMm6H0B8S44ZG0tPliaWJdjaZ. Скачать файлы к этому видео можно за символическую плату 100 руб на карту Сбера или 4 евро через PayPal , эти деньги пойдут на поддержание канала. Заявку можно отправить на почту: 9339931569@mail.ru При изготовлении устройства использовался самодельный 3д принтер: https://www.youtube.com/playlist?list=PLYH12wlgNMm7uU7fRAzwMmSxjoexudgub.
