Pioneer CT 970 Студия VintageAudio

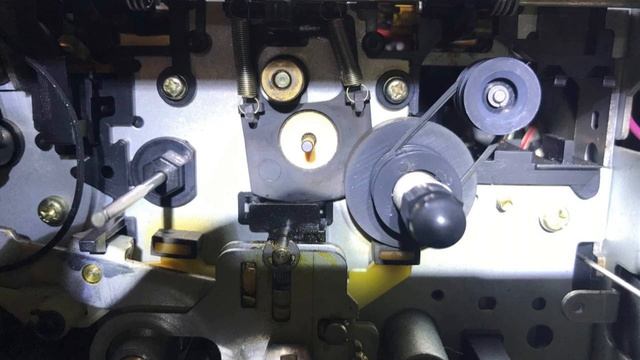

Pioneer CT-970 Студия VintageAudio (¥ 115,000, released in 1980). https://audio-database.com/PIONEER-EXCLUSIVE/player/ct-970.html 📌 Пост ВК: https://vk.com/wall-217033989_180 Редкая и недооценённая, как мне кажется, кассетная дека, созданная компанией Pioneer как флагман для японского рынка в начале 1980-х годов. Диагностика. После непродолжительной работы включается перемотка влево. После исследования сигнал перемотки идёт с платы Auto BLE. Диагностика неисправности затруднена отсутствием сервис мануала. При перемотке влево слышен сильный "скрип". Поиск неисправного элемента схемы. Замена микросхемы платы BLE. Замена идлера. Шлифовка башмаков тормоза. Смазка оси подкассетника. Настройка канала записи-воспроизведения. После ремонта аппарат работает нормально. Эта модель отражает период, когда инженеры компании делали ставку не на массовость, а на максимальное качество записи и воспроизведения. Дека построена по трёхголовой схеме с применением фирменных головок Ribbon Sendust, обеспечивающих высокую точность считывания и расширенный частотный диапазон. Использование такого материала снижает потери на высоких частотах и улучшает детальность звучания по сравнению с обычными пермаллоевыми головками. Pioneer CT-970 оснащена системой Auto BLE, которая автоматически настраивает bias, уровень записи и эквализацию под конкретный тип кассеты. Это позволяет получать стабильный и предсказуемый результат записи даже при использовании лент разного класса и возраста. В тракте протяжки применён прямой привод с кварцевой PLL-стабилизацией и закрытая двухкапстанная схема, что обеспечивает ровное движение ленты и низкий уровень детонации. Такая конструкция положительно сказывается на чистоте тембра и точности стереообраза. Передняя панель оформлена в классическом стиле Pioneer с крупными LED-индикаторами уровня и цифровым счётчиком ленты. Функции Memory Stop, Rec Mute и Timer Standby подчёркивают высокий класс устройства и ориентированность на продвинутого пользователя. По звучанию CT-970 демонстрирует плотный и собранный бас, натуральную середину и аккуратные, не резкие высокие частоты. Особенно хорошо дека раскрывается на качественных хромовых и металлических кассетах. Сегодня эта модель встречается крайне редко и высоко ценится коллекционерами винтажной техники. При этом обслуживание и ремонт требуют опыта, так как конструкция сложная, а оригинальные детали найти непросто. Pioneer CT-970 — это не просто кассетная дека, а яркий пример инженерного максимализма эпохи расцвета аналогового аудио. Type Cassette deck Heads Recording : Ribbon Sendust (Combination Type) Play : Ribbon Sendust (Combination Type) Erasing : special alloy heads Motor For constant speed drive : Quartz PLL DD capstan motor Reel Drive : Coreless Motor Quick winding speed Within 90 seconds (at C-60) Uneven rotation 0.023% or less (WRMS) Frequency characteristic Normal tape (-20dB recording) : Chrome tape (-20dB recording) : (0 dB recording) : Metal Tape (-20dB recording) : (0 dB recording) : With Auto BLE (-20dB recording) : 20 Hz to 20 kHz (25 Hz to 18 kHz ± 3 dB) 20 Hz to 22 kHz (25 Hz to 20 kHz ± 3 dB) 20 Hz to 12 kHz 20 Hz to 22 kHz (25 Hz to 20 kHz ± 3 dB) 20 Hz to 15 kHz 30 Hz to 16 kHz ± 1.5 dB Signal-to-noise ratio Dolby OFF : 60 dB or more Dolby ON : 70 dB or more (5 kHz or more) (3rd harmonic distortion rate 3%, audibility correction) Distortion factor 1.2% or less (0 dB) Operating part Feather-touch type direct change Input Sensitivity / Maximum Allowable Input / Impedance Mic : 0.3mV/100mV/10k Ω, 6 mm φ Jack (Applicable Microphone Impedance : 250 Ω ~ 30k Ω) Line : 60mV/15V/65k Ω, Pin Jack Output Reference Level / Maximum Level / Load impedance Line : 450mV/640mV/50k Ω, Pin Jack Headset : 70mV/90mV/8 Ω, 6 mm φ Stereo Jack Accessory function Auto BLE system (automatic bias level equalizer adjustment) Dolby System (with LED Display) 2-color LED level meter with peak hold function (-30 to + 10 dB) 4-digit LED Tape Counter Volume for bias fine adjustment Memory Stop / Play Timer standby mechanism Automatic Tape Slack Remover / ATLC REC Mute Cassette rear light Power eject mechanism Tape running indicator Remaining tape indicator External dimensions Width 420x Height 130x Depth 358 mm Weight 9.2kg
