Для чего Китай, хочет делать мини реакторы, на Тории

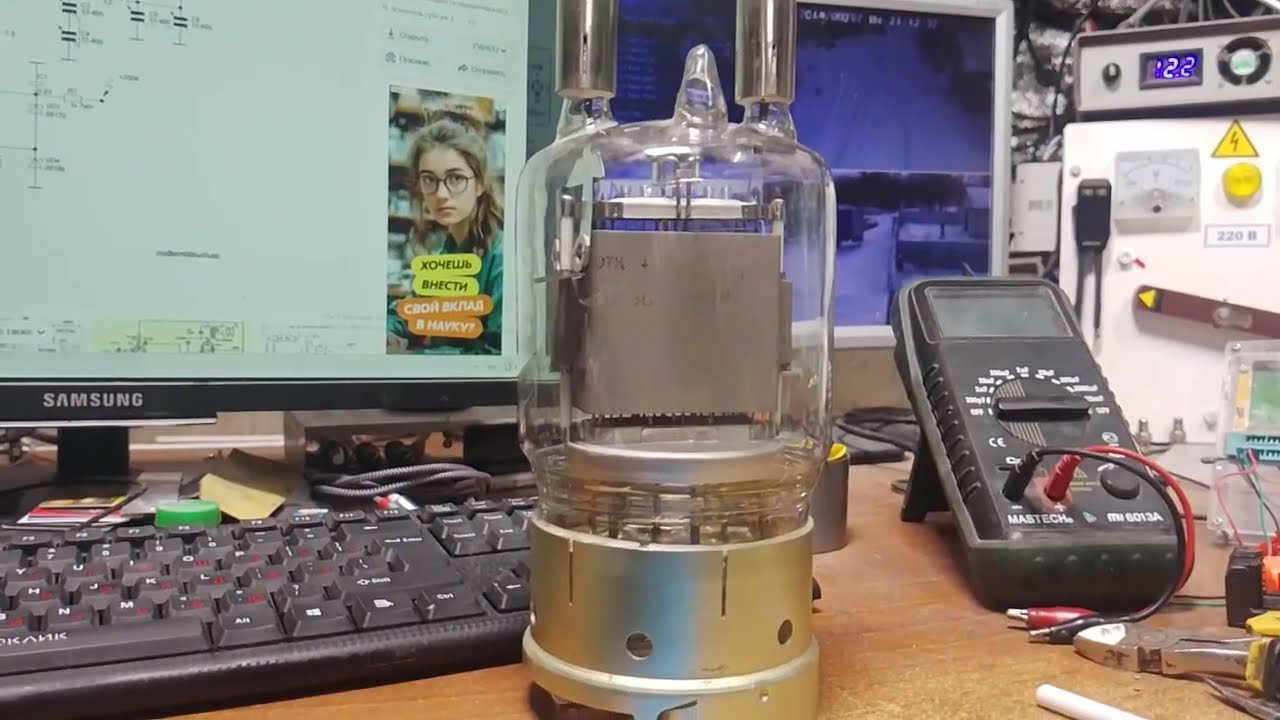

При нормальных рабочих температурах вольфрамового катода (2400-2600° К) торированный вольфрам дает такую же эмиссию, как и чистый вольфрам, так как в его поверхности атомов тория нет. Для получения активированного катода с высокой эмиссионной способностью торированный вольфрам подвергается термической обработке в следующем порядке: сначала проволоку нагревают в течение 0,5-1 min. до температуры 2700-2800° К; при такой температуре окись тория начинает разлагаться, причем восстанавливающийся из окиси металлический торий диффундирует на поверхность вольфрамовой проволоки. Но при такой высокой температуре выходящие на поверхность вольфрама атомы тория сейчас же испаряются с нее. Поэтому после процесса восстановления, когда в толще проволоки создается запас свободного тория, следует провести процесс активирования катода, при котором катод нагревают в течение 15-20 min. до температуры порядка 2100° К, при которой восстановление тория прекращается, но свободный торий еще диффундирует на поверхность. При температурах ниже 2200° К скорость диффузии атомов тория на поверхность больше чем скорость их испарения, поэтому в результате поверхность вольфрама покрывается слоем металлического тория. Слой этот получается одноатомным потому, что при таких высоких температурах атомы тория держатся только на поверхности вольфрама, если же они окажутся на" поверхности тория (например, в случае двухатомного слоя), то силы сцепления оказываются слишком малыми и лишние слои тория испаряются. Обработанный таким образом катод обладает гораздо большей эмиссией, чем чисто вольфрамовый. При нормальных рабочих температурах (I800-1900° К) торированный катод имеет эффективность 20-50 mA W при сроке службы в 1000 h и выше. Такая сравнительно низкая рабочая температура выбирается потому, что при более высоких температурах торий слишком быстро испаряется с поверхности и эмиссия катода падает, т. е. катод имеет слишком короткий срок службы. Изменяя режим изготовления торированного катода и рабочие условия его эксплуатации, можно изменять срок службы, например, удлинять его до 5000 - 6000 h. Долговечность торированного катода уже не определяется уменьшением диаметра его, а зависит от наличия и состояния одноатомной пленки тория на поверхности. температура лампы , °С . . . 350
При нормальных рабочих температурах вольфрамового катода (2400-2600° К) торированный вольфрам дает такую же эмиссию, как и чистый вольфрам, так как в его поверхности атомов тория нет. Для получения активированного катода с высокой эмиссионной способностью торированный вольфрам подвергается термической обработке в следующем порядке: сначала проволоку нагревают в течение 0,5-1 min. до температуры 2700-2800° К; при такой температуре окись тория начинает разлагаться, причем восстанавливающийся из окиси металлический торий диффундирует на поверхность вольфрамовой проволоки. Но при такой высокой температуре выходящие на поверхность вольфрама атомы тория сейчас же испаряются с нее. Поэтому после процесса восстановления, когда в толще проволоки создается запас свободного тория, следует провести процесс активирования катода, при котором катод нагревают в течение 15-20 min. до температуры порядка 2100° К, при которой восстановление тория прекращается, но свободный торий еще диффундирует на поверхность. При температурах ниже 2200° К скорость диффузии атомов тория на поверхность больше чем скорость их испарения, поэтому в результате поверхность вольфрама покрывается слоем металлического тория. Слой этот получается одноатомным потому, что при таких высоких температурах атомы тория держатся только на поверхности вольфрама, если же они окажутся на" поверхности тория (например, в случае двухатомного слоя), то силы сцепления оказываются слишком малыми и лишние слои тория испаряются. Обработанный таким образом катод обладает гораздо большей эмиссией, чем чисто вольфрамовый. При нормальных рабочих температурах (I800-1900° К) торированный катод имеет эффективность 20-50 mA W при сроке службы в 1000 h и выше. Такая сравнительно низкая рабочая температура выбирается потому, что при более высоких температурах торий слишком быстро испаряется с поверхности и эмиссия катода падает, т. е. катод имеет слишком короткий срок службы. Изменяя режим изготовления торированного катода и рабочие условия его эксплуатации, можно изменять срок службы, например, удлинять его до 5000 - 6000 h. Долговечность торированного катода уже не определяется уменьшением диаметра его, а зависит от наличия и состояния одноатомной пленки тория на поверхности. температура лампы , °С . . . 350
