Оптический затвор на принципе НПВО

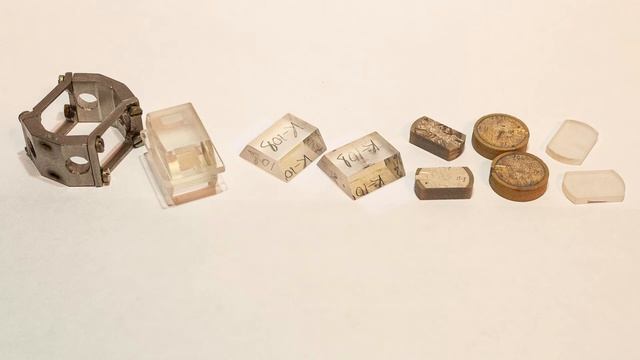

#DigitalCAT_electronics #Photonics В видео рассматривается конструкция оптического затвора (модулятора) работающего на принципе нарушения полного внутреннего отражения - НПВО. НПВО затворы применяются в конструкции лазеров работающих в моноимпульсном режиме, а так же для формирования гигантских импульсов. К достоинствам модулятора можно отнести низкую величину потерь в режиме полного внутреннего отражения, высокий контраст в режиме НПВО. Значительно более низкое напряжение питания в сравнении с ячейками Поккельса. Недостаток затвора на принципе НПВО низкое быстродействие - даже применяя компенсирующие цепи в линии питания актюаторов, скорость переключения затвора составляет величину порядка 200 микро секунд. Явление полного внутреннего отражения от границы раздела двух сред заключается в полном отражении падающего луча в первую среду с большим показателем преломления. Нарушая полное внутреннее отражение в системе на границе двух сред, можно управлять направлением волны. Нарушения полного внутреннего отражения в оптических модуляторах (затворах) добиваются путем механического схлопывания полости (или пленки) образующую границу раздела двух сред. Механическое усилие создается приложением импульсного напряжения к пьезоэлектрическим актюаторам размещенным оппозитно по сторонам оптических деталей затвора. Для увеличения величины смещения актюаторы объединяют в пакет или стек. В обзоре подробно рассмотрена конструкция одного из затворов НПВО и показаны еще две конструкции аналогичных затворов произведенных в СССР. В настоящее время затворы на принципе НПВО широко применяются в устройствах лазерных дальномеров. 💡 Подписывайтесь, чтобы узнать больше! 🔗 Продолжение следует. Stay tuned! Наш канал: https://www.youtube.com/channel/UCt2VdJAY7-iM78VEEa-Y1rg Лазерная техника: https://www.youtube.com/playlist?list=PLNgstzo2FKNOuauhZjiALEcHWPjMrhGiF
