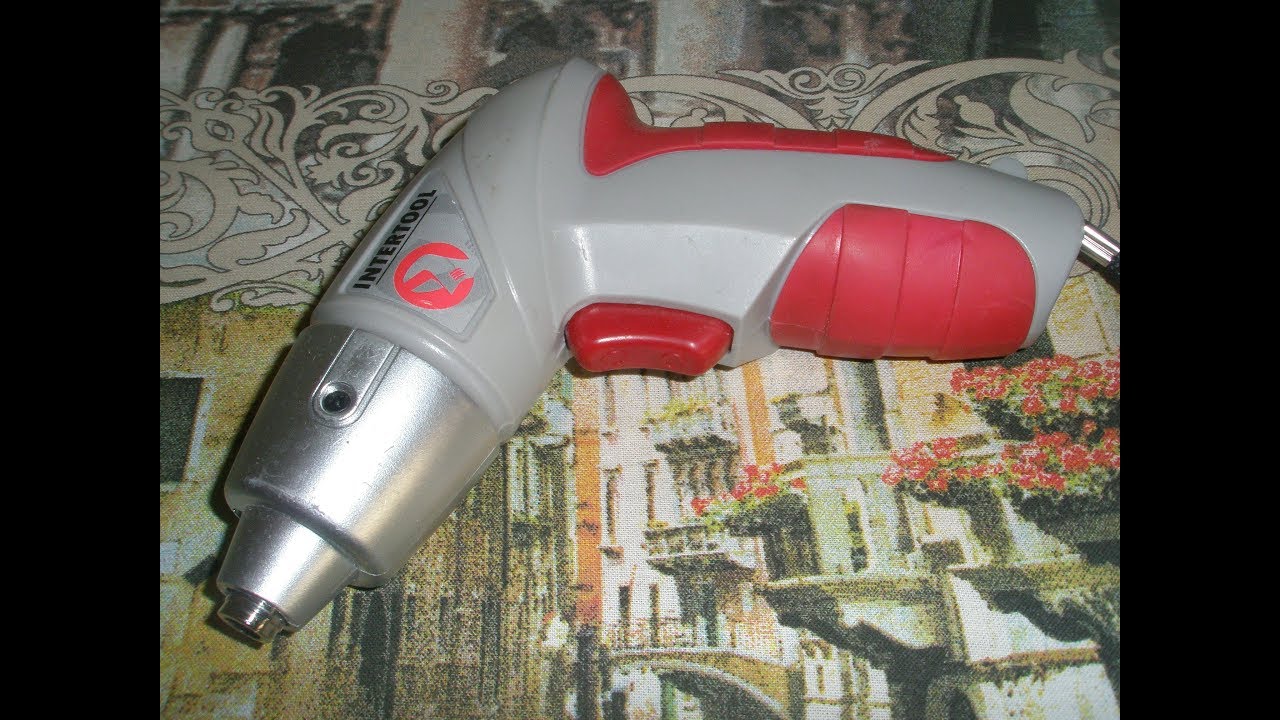

Переделка электроотвёртки Помощь в развитии каналу: WMZ Z333785036309 WMR R213649966562 WMU U396046609660 Группа ВК: https://vk.com/beginner_electronika Всем привет! Сегодня мы рассмотрим как можно улучшить дешевую электроотвертку. Такой инструмент очень удобен в домашнем использовании, но у них есть один недостаток. Ёмкость аккумулятора в таких отвёртках очень мала. Для переделки выкрутим все винты с одной стороны и разберем половинки корпуса. Внутри мы видим три никель кадмиевых аккумулятора. Их нужно аккуратно отпаять. Эти аккумуляторы подключены последовательно и дают напряжение 3.6 вольт, что соответствует напряжению литиевого аккумулятора. Недостаток этой отвертки в том, что аккумуляторы в ней ёмкостью всего лишь 600 ма, что очень мало даже для домашнего использования. В корпус по размерам как раз помещается аккумулятор 18650. Мы просто припаиваем провода к аккумулятору. В такой модели отвёртки есть индикатор заряда и им можно проверять заряд. Поскольку места в корпусе не много и я решил сделать зарядку с блоком питания в отдельном корпусе. Для этого взял плату от зарядки мобильного телефона на 5 вольт 1 ампер. И плату зарядки литиевых аккумуляторов. Можно использовать плату без защиты, у меня просто не оказалось такой под рукой. Далее взял небольшой корпус и установил в него наши модули. Для сетевого подключения понадобится вилка и кусок сетевого провода. Плату питания и зарядки просто приклеил на термоклей. Для индикации процесса заряда взял синий прозрачный и красный светодиод и спаял их следующим образом. Можно использовать двухцветный или RGB светодиод, но его под рукой не оказалось. Далее выпаиваем СМД светодиоды и вместо их припаиваем наш сдвоенный диод. Просверливаем отверстие в корпусе и выводим диод. Его я зафиксировал термоклеем. Вот так по сравнению с отверткой выглядит наша зарядка её можно заряжать и другие самоделки. Наш сдвоенный диод в действии. Вот так можно просто переделать дешевую отвертку и получить неплохой инструмент. С таким аккумулятором отвертка может работать часами без подзарядки и мощность вращения сильно возрастёт. Всем спасибо за просмотр, подписывайтесь на канал впереди много интересного. Всем пока!
