Cхема индикатора короткозамкнутых витков

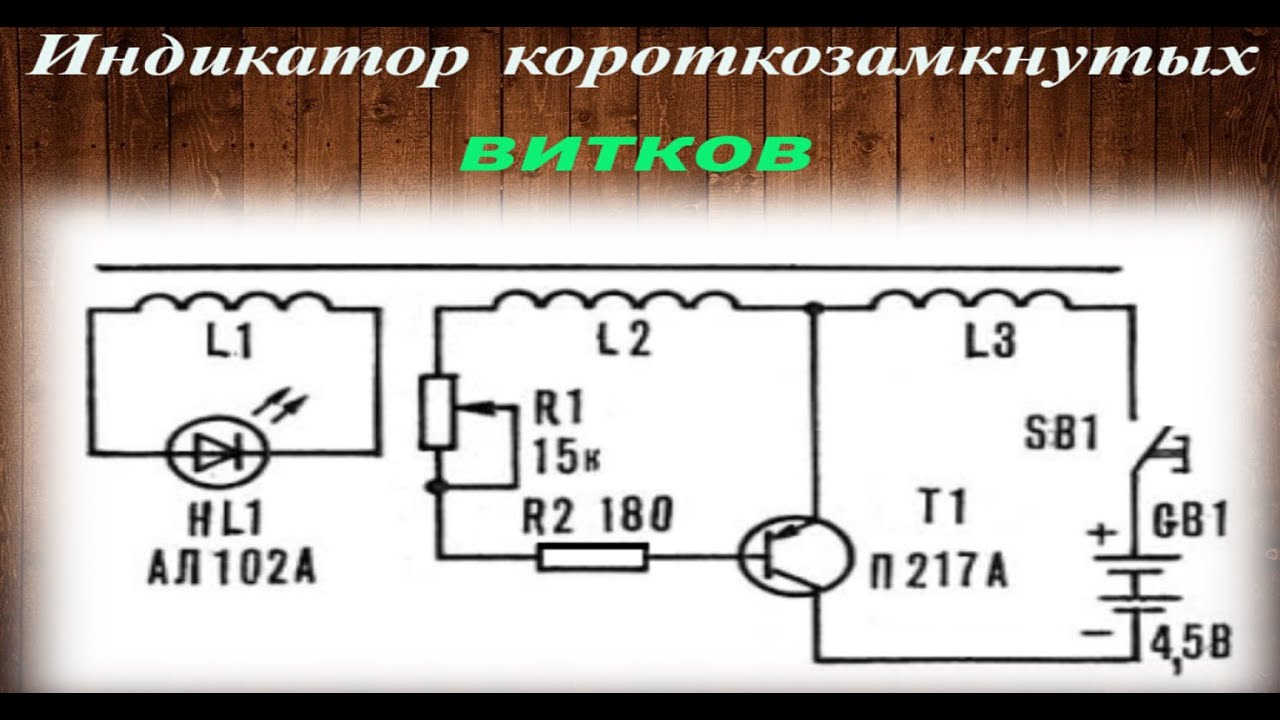

Индикатор короткозамкнутых витков своими руками. Радиолюбителям нередко приходится самим изготавливать трансформаторы, дроссели, электромагниты и другие устройства, имеющие одну или несколько обмоток. В них могут возникать короткозамкнутые витки, отрицательно влияющие на работоспособность прибора. Причины возникновения КЗ самые разнообразные: некачественная намотка, повреждение изоляции провода, но убедиться в отсутствии короткого замыкания поможет индикатор, представляет собой генератор НЧ на одном транзисторе, работающий в режиме непрерывной генерации и имеющий регулировку частоты вплоть до ее срыва. Индикатор содержит три катушки индуктивности: L1 - 60 вит. провода ПЭВ-1 0,2 L2-55 и L3 - 220 вит. ПЭВ-1 0,35 L2 и L3 намотаны в один слой без зазоров на ферритовом стержне марки 400НН, ø8 и длиной 120 -160 мм. Катушка L1 расположена поверх L2 на картонной гильзе, способной перемещаться вдоль стержня для подбора максимального свечения светодиода. Cсылка на схему: https://radio-samodel.ru/images/indikator%20kz2.png Aналог П217 - 2N2659, 2N2666, AD438, AD450, AD463
