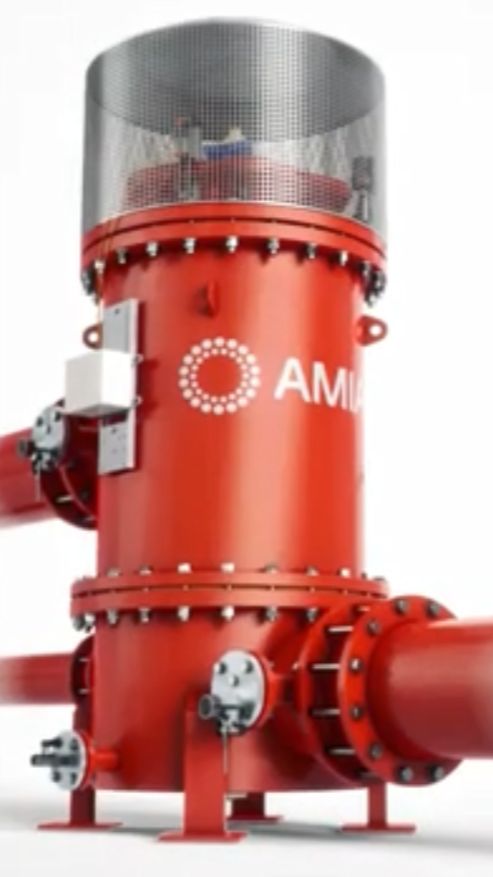

Общие сведения Фильтры серии Amiad Omega – это автоматические фильтры, использующие несколько фильтрующих сеток, процесс очистки которых происходит от единого электроблока от Amiad. Технологии - Сетка Тип - Автоматический Степень фильтрации- 10-500 мкм Диапазон расхода – от 80 до 2200 м³/час Фланцевое соединение на входе/выходе DN100 — DN500 (4”-20”) Процесс фильтрации Неочищенная вода поступает на вход фильтра и проходит через несколько сеток. Отфильтрованная вода выходит через выходной фланец фильтра. Постепенное накопление грязи на поверхности внутренней сетки приводит к увеличению перепада давления на фильтре. Процесс самоочистки начинается, когда перепад давления достигает предварительно заданного значения. Процесс самоочистки После того, как цикл самоочистки инициирован, открывается выпускной клапан, создавая высокоэффективную силу всасывания на наконечниках сопел сканеров, которая удаляет фильтрационный осадок с фильтрующих сеток. Несколько подпружиненных сопел (SLN) позволяют одновременно сканировать фильтрующие сетки по спиральной траектории с помощью двусторонней реверсивной трансмиссии с электроприводом. Длительность процесса самоочистки составляет около 25 секунд, в течении которого отфильтрованная вода продолжает проходить через фильтр. Система управления Управление и мониторинг осуществляются с помощью ПЛК (программируемый логический контроллер). ПЛК обеспечивает максимальную гибкость и широкий диапазон возможностей управления от независимого автономного устройства до полной интеграции в главную систему управления заказчика. Инициирование процесса самоочистки: 1. Промывка по перепаду давления — аналоговый или цифровой сигнал от датчика перепада давления. 2. Промывка по интервалам времени. 3. Непрерывная промывка — независимо от перепада давления и времени. 4. Дистанционный или ручной старт процесса промывки. ПЛК также обеспечивает: • Счетчик циклов промывки. • Статистика причины промывки. • Ошибки и предупреждения, сообщения и реакция. ООО "Хан" г.Новосибирск. hansib.ru
