Индукционный нагрев 150кГц 1,2кВт

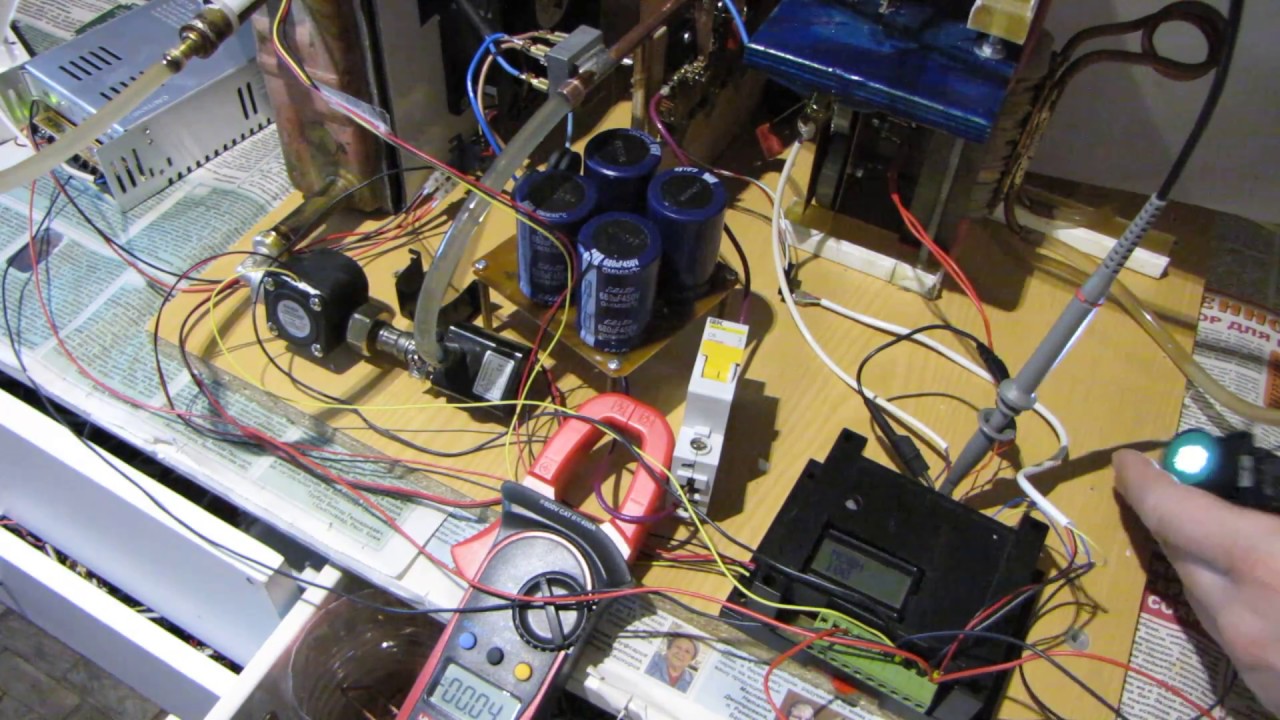

Клещи показывают постоянный ток от электролитов к мостам (два моста в параллель). Слышна работа ШИМ, управляющего мощностью вентилятора в зависимости от температуры теплоносителя. Контроллер показывает отсутствие запрещающих включение установки условий включением подсветки кнопки ПУСК после проверки условий наличия достаточного потока теплоносителя(импульсный датчик потока), температуры теплоносителя не выше 35 градусов, отсутствия ошибок по превышению тока контура, наличия обратной связи по напряжению контура (для понижения мощности, если индуктор пуст). После включения проверяется ток контура, если его нет, возникает ошибка неудачного пуска. Контроллер не управляет силовыми транзисторами напрямую, этим занимается схема ФАПЧ, которая лишь принимает сигнал запуска. Имеется второй контроллер, который позволяет регулировать мощность, не уходя от резонанса с помощью пропуска управляющих силовыми транзисторами импульсов, так называемый "Цифровой модулятор плотности импульсов для регулирования мощности инвертора", информация об этом алгоритме взята мной из одноимённой статьи С.В. Кухтецкого, институт химии и химической технологии, СО РАН, г. Красноярск. Но программу из статьи я не стал применять (там для ATiny2313), а применил Mega8. Пока модулятор плотности не задействован (поэтому на дисплее мощность 100%). __________________________https://vk.com/strimmer
