Мелодия 103 cтерео .Профилактика и доработка схемы в "германиевом "варианте!

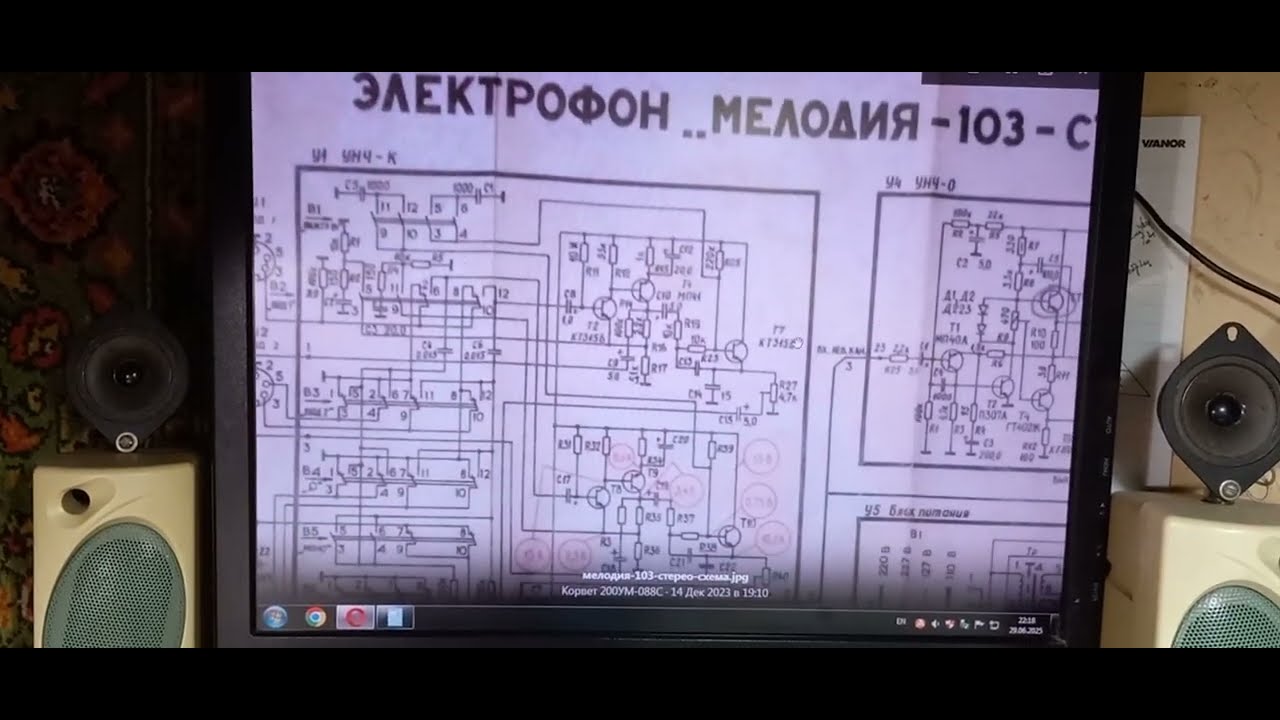

Общие рекомендации по доработке схемы Мелодия 103 стерео с пьезоголовкой ГЗКУ-631. 1.П307 меняем на ГТ404 с инд перегрузки .а туда ставим кт815\17 2.Конденсаторы С5-200мк. С3-200мк.непол+ пленка 0.47мк,С1-10мк,С6-2200мк 3. Все КТ315 меняем на Вс 546\547\548 4.лампы накаливания меняем на диоды+ резистор 1..2к 5.Диоды 2хД226 меняем на мостик. 6.Выпрямитель 15В меняем на стабилизатор 7815,можно перед ним поставить 7824.( с огранич резистором на входе) который будет питать ре. тембра, вместо 22В. 7.Электролиты в цепях питания, увеличиваем емкость вдвое. 8. Можно домотать силовую обмотку и поднять питание до 45в.(подн.мощность) 9.Можно установить блутус. 10.Разъем подкл наушников меняем на Джек 6мм с контактной группой 11.Увеличиваем сечение проводов "земли" с подключением к одной точке на шасси возле силовых электролитов. 12.выполняем рег тока покоя как в версии Мел 103м.с заменой кт315 на BD139,КТ961А. 13. Меняем все МБМ на пленку. 14.Меняем картридж ГЗКУ 631 на китайский с Алиэкспресс. 15.Конденсаторы силового питания 38В,ставим 2х4700мкх50В. Конденсаторы питания цепи 22в ставим 470мк.х35в 2шт. 16.В эмиттер Т5 и Коллектор Т6 ставим резистор провол 0.15...0.5Ом 2Вт Проведение этих работ снизит коэффицинт гармоник УНЧ, как минимум ,в 5 раз и увеличит вых. мощность до 15Вт....
