"Утиный хвост" для мотоблока "Нева": сборка и размеры.

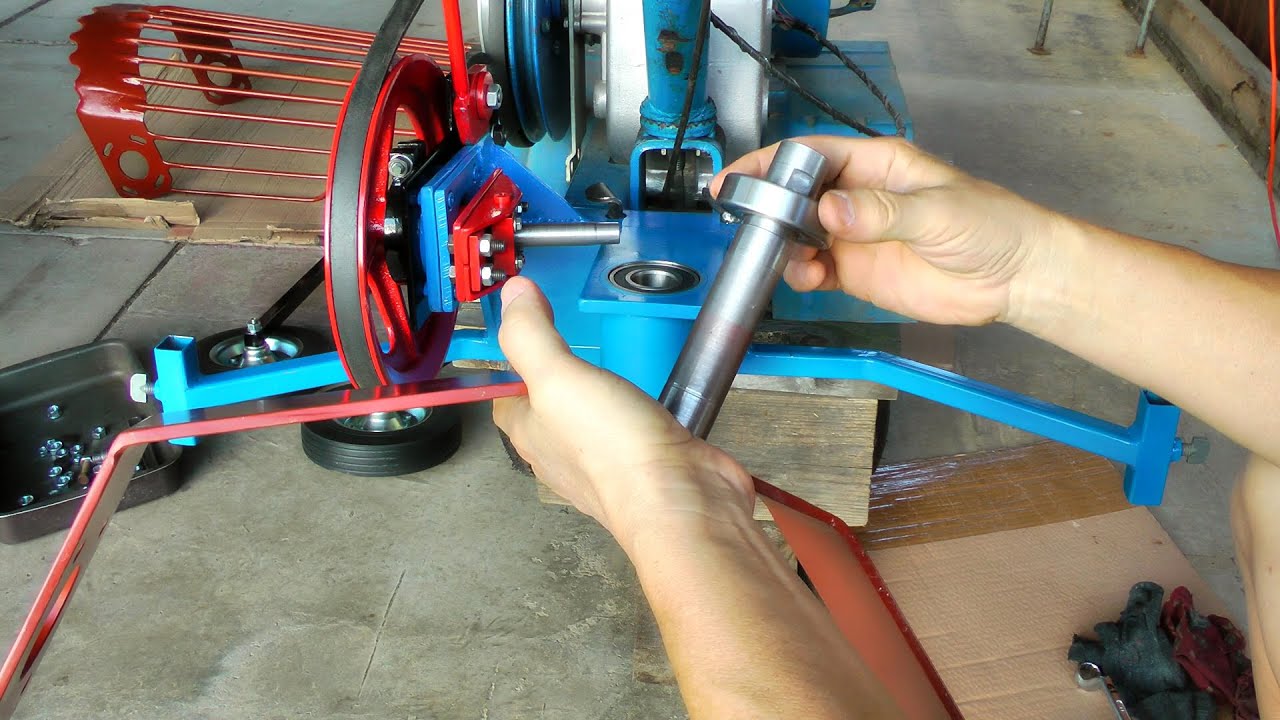

Подшипники: горизонтальный вал - двухрядный ступичный 30х60х37 вертикальный вал - 30х62 (6206 - 2RS) на эксцентрике - 12х32 (6201 - 2RS) Шкивы: ведущий - 130 мм ведомый - 235 мм от компрессора ЗИЛа Ремень: В (Б) - 1400 Корпуса подшипников из трубы НКТ 73х7 Толщина ножа 4 мм, верхняя рамка 6 мм. Прутки хвоста - 11 мм от транспортёрной картофелекопалки. Промежуток между прутками - 35 мм. Если будете повторять конструкцию, то учитывайте, что оси вертикального и горизонтального вала должны быть перпендикулярны и в одной плоскости. Чтобы не заморачиваться, проще поставить сферический подшипник. Я не стал его искать, этим объясняется сравнительно сложная конструкция крепления шатуна.
