BR886A Generottor Test 2 low power

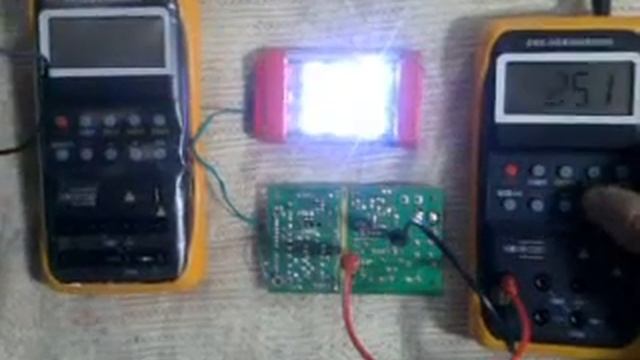

Тест BR886A в режиме мини-генероттора (generottor low-power) небольших по мощности БП,типа как от DVD/Ресиверы/адаптеры AC-DC и подобных.В режиме генероттора получается,что прибор работает на всех 3-х кнопках,которые работают с трансф.,катушками,дрос.,FBT,ОС и пр. моточными элементами.В режиме каждой из этих трех кнопок работа генеротторчика различается параметрами раскачки подцепленой вторички с имп. трасформатором. Первая кнопка (правая крайняя) тестирования, вгоняет генеротторчик в автоматический режим теста,а на второй кнопке есть возможность перестройки частоты работы генероттора от 15khz по 120khz. А на средней верхней кнопке возможно помимо перестройки частоты работы генератора ( от 5 khz и по 800 khz),регулировать мощность Power (P) отдаваемую в нагрузку в тестировании иссл. БП, эта настройка обозначается знаками P0.00....-P50.0 и регулируется в перестройке кнопками +и- (как и частота). Также эта третья кнопка имеет второй режим работы (выбирается двойным нажатием на нее же),второй этот режим работы индицируется появлением двух горизонтальных сегментов в левом нижнем углу. При тестировании БП можно запустить его фиксированным режимом крайней правой кнопкой,а можно попробовать запускать его в режиме генероттора,и в режимах (второй и средней кнопкой), т.е.-попробовать перестроить частоту генератора в пределах 15...-120khz второй кнопкой справа. В режиме тестирования средней кнопки верхней (по центру),можно поперестраивать режим P0.00....-P50.0 (кнопками + и -) и частоту от 5 khz и по 800khz ( у этой средней кнопки-два режима работы). В режиме тестирований БП генеротторчиком на этих 3-х кнопках есть двойная защита от перегрузок и подобных явлений. ---------------------------------------------------------------- "Generottor" is a electronic symbol of mr.Rottor
