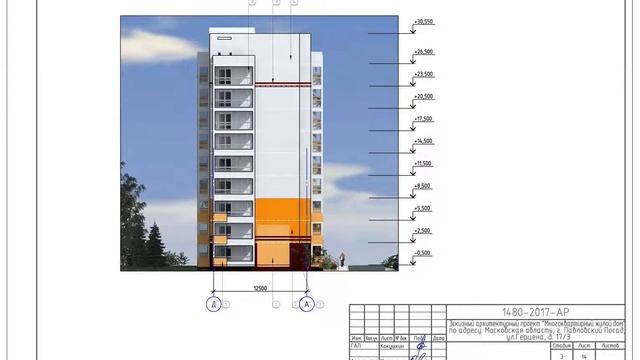

Проект 9-ти этажного дома
Проектирование 9-этажного двухподъездного жилого дома — это популярный и технологически оптимальный формат для точечной и квартальной застройки в Москве. Этажность 9 этажей является «рубежной», так как с 10 этажей начинаются значительно более строгие требования. Два подъезда дают хороший баланс между экономикой и планировочной свободой. 1. Ключевые характеристики и преимущества формата · Оптимальная плотность: Позволяет эффективно использовать участок средней площади. · Нормативная «ниша»: Здание до 28 метров (9 этажей) относится к степени огнестойкости II (СО II), что позволяет использовать более широкий спектр материалов (например, конструкции с деревянными элементами при соответствующей обработке). С 10 этажей (28 м) начинается степень I (СО I). · Два подъезда: Дают архитектурную выразительность, возможность делать разные планировки в секциях, улучшают инсоляцию квартир и проветривание двора между корпусами. · Экономика масштаба: Достаточный объем для окупаемости инженерных решений (лифты, ИТП), но без излишней сложности высотного строительства. 2. Нормативная база и «подводные камни» для 9 этажей · Основные нормативы: СП 54.13330.2016, СП 160.1325800.2014, СП 1.13130.2020, СП 4.13130.2013 (Пожарная безопасность), СП 59.13330.2020 (Доступность). · Критические требования для 9 этажей: 1. Лифты: Обязательно не менее двух пассажирских лифтов (грузоподъемностью 400-630 кг) в каждом подъезде. Один из них должен быть грузопассажирским (1000 кг, размер кабины не менее 2100х1100 мм) для транспортировки карет скорой помощи и грузов. 2. Мусоропровод: Не обязателен, но его отсутствие должно компенсироваться организованной системой сбора ТКО (теплые мусорные камеры на первом этаже). В современных проектах от мусоропровода часто отказываются. 3. Эвакуация: Требуется незадымляемая лестничная клетка 2-го типа (Н2) с подпором воздуха при пожаре. Это означает, что один из подъездов должен иметь такую лестницу с выходом через открытый балкон или лоджию. 4. Пожарный водопровод: Обязателен. 5. Класс конструктивной пожарной опасности здания: Не ниже С1 (умеренная пожарная опасность). Это накладывает ограничения на материалы отделки фасада и утеплитель. 3. Планировочные и архитектурные решения · Структура дома: Две секции (подъезды), которые могут быть: · Одинаковыми (зеркальными) — для упрощения проектирования и строительства. · Разными — одна с 1-2 комнатными квартирами (для малых семей, инвесторов), вторая — с 2-3 комнатными (для семей). · Квартирография (ориентир для двухподъездного дома): · 1-комнатные: 25-35% (часто в виде студий на нижних этажах и полноценных «однушек» выше). · 2-комнатные: 40-50% (основной товар). · 3-комнатные: 20-30% (угловые, с лучшими видами). · 4-комнатные / пентхаусы: 0-5% (на последнем этаже). · Входные группы: Два отдельных входа с кодовыми замками или домофонами. Обязательны пандусы для МГН. Пространство для колясочных. · Паркинг: Подземный (1-2 уровня) — оптимально, но дорого. Альтернатива — наземно-строительный паркинг (первые 1-2 этажа) или организованный наземный двор с количеством м/м не менее 1 на квартиру + 10% гостевых. 4. Конструктивные решения и технологии · Технология-стандарт для Москвы: Монолитный железобетонный каркас с самонесущими наружными стенами. · Каркас: Колонны, ригели, безбалочные перекрытия. · Наружные стены: Трехслойные: несущий слой (газобетонные блоки D400 толщиной 300-400 мм) + вентилируемый зазор + утеплитель (минвата) + навесной фасад (керамогранит, фиброцементные панели, металлокассеты). «Мокрый фасад» допустим, но менее долговечен. · Внутренние стены: Межквартирные — газобетонные блоки (200 мм) с обязательной звукоизоляцией. Межкомнатные — гипсокартонные перегородки или пеноблоки. · Фундамент: Свайно-ростверковый (при слабых грунтах) или плитный. Обязателен геотехнический расчет. · Кровля: Плоская неэксплуатируемая с внутренним водостоком. 5. Инженерные системы · Отопление и ГВС: Центральное от ИТП (индивидуального теплового пункта) с погодозависимым регулированием. · Вентиляция: Естественная вытяжная из кухонь и санузлов. Обязательны приточные клапаны в наружных стенах или окнах. В паркинге — принудительная противодымная вентиляция. · Электроснабжение: I категория надежности для лифтов, эвакуационного освещения и систем пожарной безопасности. Расчетная нагрузка ~ 120-150 кВт на дом. · Водоснабжение: Центральное, с раздельными стояками ХВС и ГВС. · Пожарная безопасность: АУПС (автоматическая пожарная сигнализация), СОУЭ (система оповещения), АУПТ в паркинге, система дымоудаления из НК. 6. Этапы проектирования и сроки 1. Предпроект (ТУ, концепция): 2-3 мес. 2. Разработка ПД (проектной документации): 4-5 мес. 3. Прохождение ГЭЭ (государственной экспертизы): Обязательна. 2.5-3.5 мес. 4. Получение РнС: 1-1.5 мес. 5. Рабочая документация (РД): 2-3 мес. (может быть параллельно стройке). · Итого на проектирование и согласования: 10-14 месяцев.
