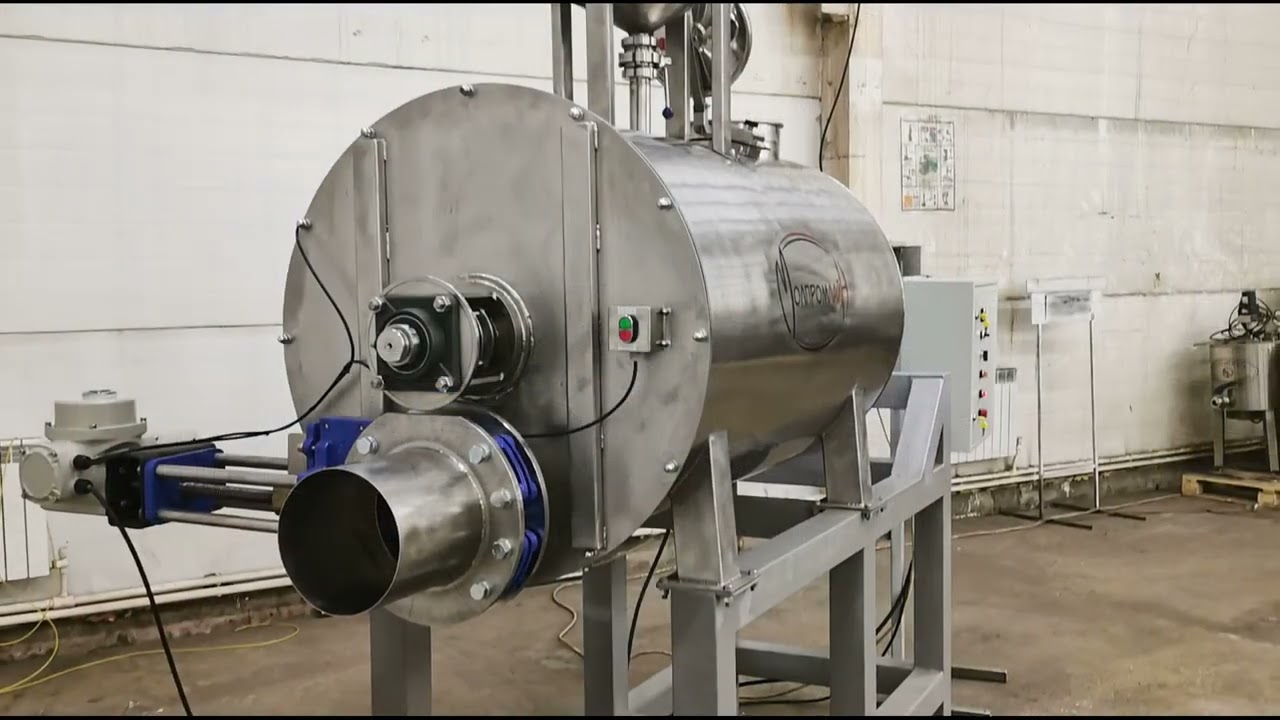

Ленточный смеситель СМУ-Л-600 видео и слайд-шоу Смеситель ленточного типа - СМУ-600 Емкость однослойная горизонтальная цилиндрической. Люк ДУ 300 мм. Защелки для плотного прилегания крышек к ванне смесителя. Коэффициент заполнения смесителя минимум 30-60% от геометрического объема. Рабочий объем смесителя 300 - 600 литров. Геометрический объем емкости смесителя 950 литров. Материал емкости смесителя, запорной арматуры и перемешивающего устройства-пищевая нержавеющая сталь AISI 304. Смеситель с двойным, спирально-ленточным разнонаправленным перемешивающим устройством. Внешняя лента с увеличением ширины на последнем витке на 100 мм для улучшения выгрузки продукта. Тип редуктора - конически-цилиндрический. Мотор-редуктор KAF 87-27.88-52.4-11 кВт-М1, крутящий момент - 2924.5Нм. сервис фактор - 1.7 Сопряжение мотора-редуктора с валом мешалки посредством стабилизирующей муфты с 8-ю отверстиями. Подшипники, центрующие вал мешалки вынесены на внешнюю сторону емкости. Проходные отверстия вала мешалки с сальниковыми уплотнениями. Выгрузка продукта через торцевой патрубок ДУ 250 с шиберной электромеханической задвижкой. В нижней части смесителя люк технологический размером 150х200 мм. Скорость вращения вала мешалки с плавной регулировкой посредством преобразователя частоты вращения от 5 до 35 оборотов в минуту с реверсом. Перемешивающее устройство состоит из малой внутренней ленты, и большей наружной, спирали. Реверсивное вращение мешалки. Диаметр наружной спирали 890 мм. Длина ванны смесителя 1500 мм. Емкость установлена на раме из стали 3. Смеситель оснащен вертикальной цилиндрической однослойной емкостью РТ-60. Объем дополнительной емкости 60 литров. Дно конус. Крышка съемная с дыхательным патрубком. Патрубок подачи жидких компонентов в смеситель ДУ 50 мм с краном шаровым латунным. Подача компонентов в РТ-60 через патрубок с резьбовым соединением ¾ дюйма. Дополнительная кнопка на верхней части смесителя с возможностью управления реверсом вращения мешалки. Дополнительная кнопка со стороны выгрузки продукта с возможностью управления шиберной задвижкой.
