Гродно 302 с ФМ

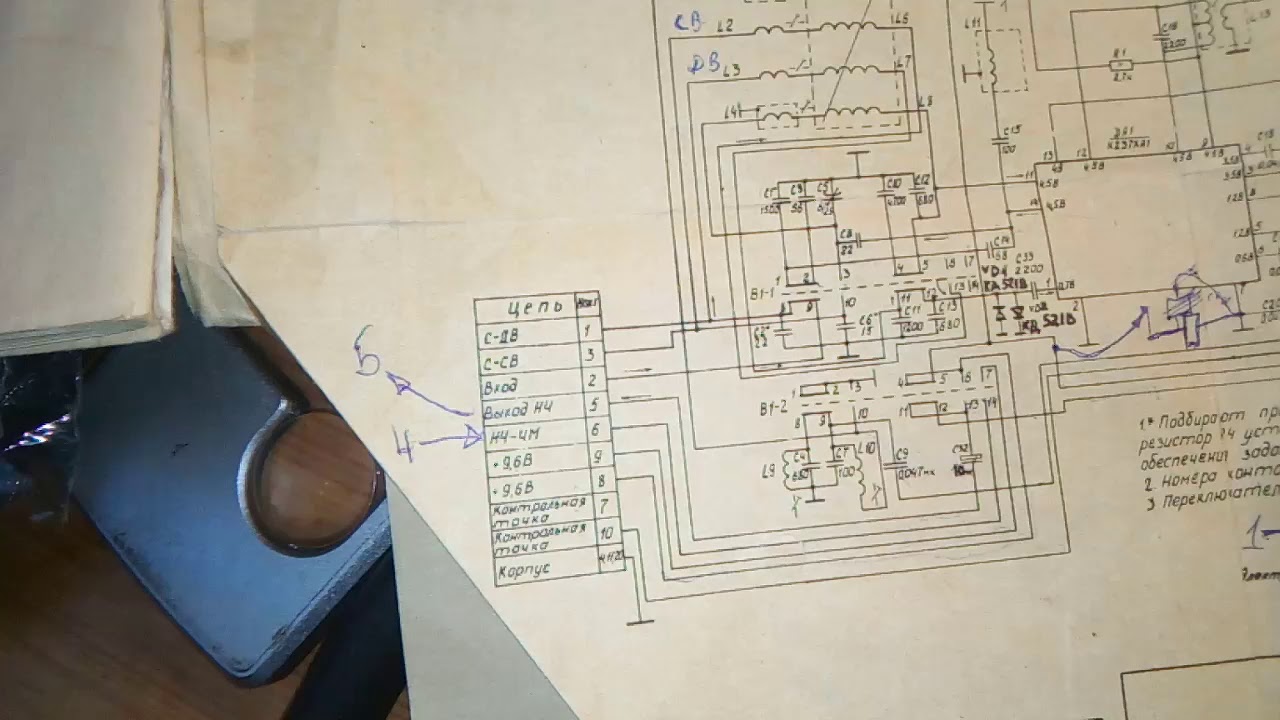

Плата УКВ ничего не дало по перемоткам и тем более оно только моно, я её снял, может позже что-то получится, на все надо время, а его всегда не хватает. спаял тюнер на м-сх ТЕА5711 (схема стандартная) и стало стерео на ФМ. Установил на место снятой платы УКВ, только дополнительно кронштейн установил. На видео все показано как подключено. Только не забудьте антенну на АМ подключить На схеме оно как "Вход ВЧ-2" указано, если кто-то будет делать, только через дроссель, т.к. родной дроссель остался на плате УКВ. Выход тюнера ФМ по НЧ подключил прямо на переключатель режима "Воспроизведение", минуя остальные переключатели, на работе СВ диапазона не сказалось, затухания сигнала не было. Переключатель "Воспроизведение" находится рядом с двигателем кинематики с верхней стороны корпуса. На переключателе сигнал раздваивается - левый-правый каналы, при воспроизведении кассеты идет стерео, на при радиоприеме каналы до переключателя соединены перемычкой, перемычку убрал и на эти контакты подключил на один левый. на другой контакт правый канал с ФМ тюнера. Поскольку перемычку убрал на СВ диапазоне будет работать только один динамик (канал), чтобы этого не было поставил реле РЭС 43 (можно любое на 6-9 вольт), катушку , которой подключил на питании платы АМ диапазона. При переключении на СВ-ДВ на плату подается 9,5 вольта и одновременно включается реле и своими контактами замыкает оба канала (вместо перемычки, которую убрал).
