Cs-Cs: Универсальный пульт IO для отладки щитов с ПЛК (дискретные сигналы)

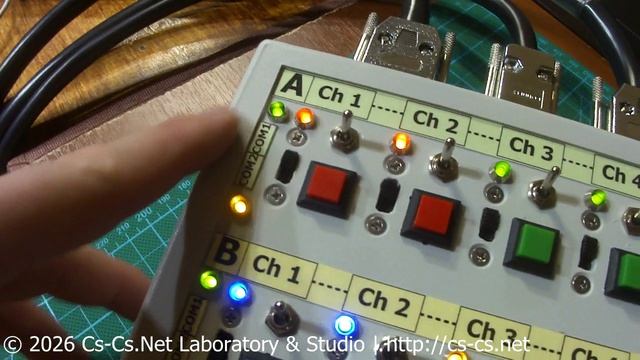

Пост тут: https://cs-cs.net/technologii-testirovaniya-pulit-signalov-io Канал в ТГ: https://t.me/CsCsNetLab Поддержать мои проекты: https://cs-cs.net/wishlist Я сделал себе универсальный пультик, чтобы подключать его к щитам с ПЛК и подавать на них дискретные сигналы - имитировать кнопки с подсветками и датчики. Мне надоело то, что мои тестовые кнопки и тумблеры болтаются на гроздях проводов и мешаются. Пультик имеет две группы по 5 каналов. В каждой группе есть два общих провода, на которые можно подключать любой из каналов. Светодиоды каналов имеют свои отдельные общие провода (тоже два с переключением) и работают в лобой полярности (я поставил на них диодные мосты). Кабели к пульту подключаются одинаковыми разъёмами DB-9 и DB-15, благодаря чему можно будет легко переключать пульт между разными щитами (или подключать несколько пультов к одному щиту).
