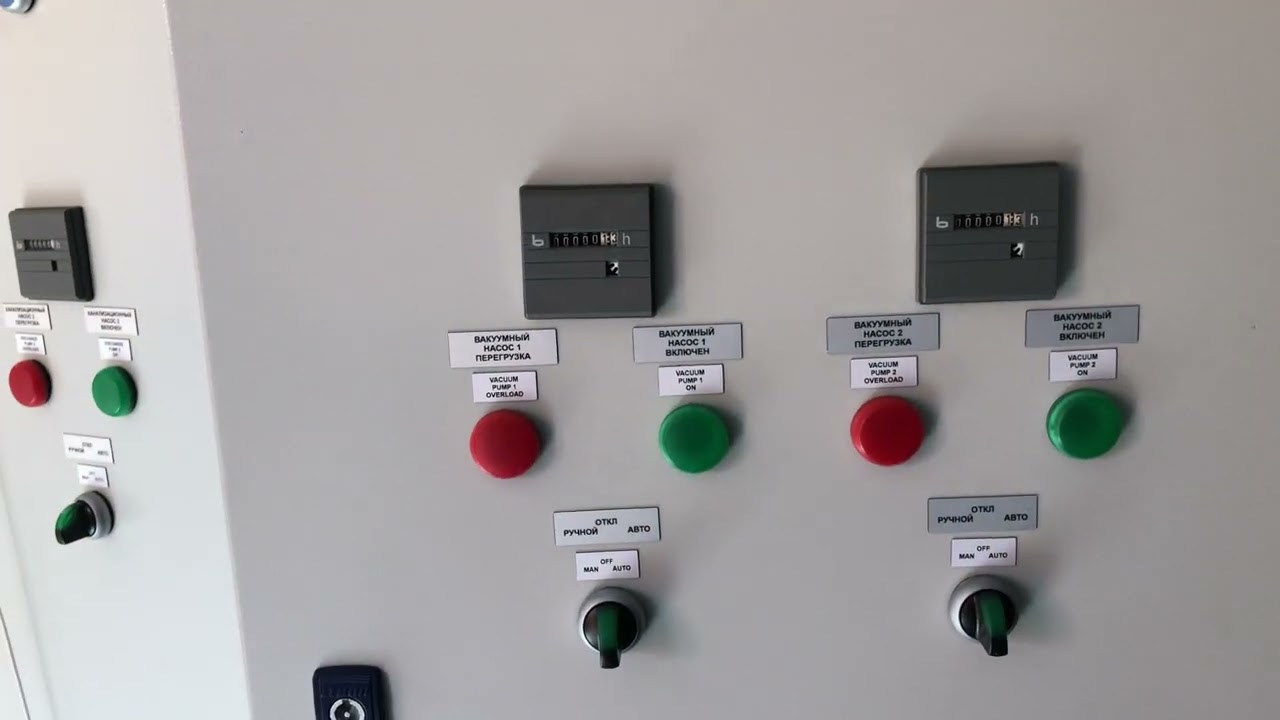

Внутри вакуумной станции ОПТИМА Vacuum
Отгрузка первой в России системы вакуумной канализации. 29 мая 2020 года. Вакуумная канализация применяется в случае нерасчетных скоростей движения стока или недостижения скоростей самоочистки. Целесообразно рассматривать вакуумную канализацию к применениям если на объекте подразумевается использование от 2-х КНС. Принцип работы вакуумной канализации. Стоки поступают от абонентов по самотечным выпускам в приемные емкости сборных колодцев, в которых установлены вакуумные клапаны с датчиком уровня наполнения (интерфейсные блоки) . Когда емкость колодца наполняется до определенного уровня, вакуумный клапан открывается, и начинается цикл всасывания стоков в вакуумную магистраль, соединяющую сборные колодцы и главный накопительный резервуар на центральной вакуумной станции . После наполнения главного накопительного резервуара - канализационные насосы перекачивают стоки от вакуумной станции в напорную сеть, ведущую на очистные сооружения или к главному коллектору, опустошая вакуумный резервуар. Интерфейсные блоки – это сборные колодцы, являющиеся приемными камерами (резервуарами) для накопления поступающих от одного или нескольких абонентов стоков, в которые установлены автономные, не требующие электроэнергии, автоматические вакуумные клапаны. Такая конструкция дает нашей системе ряд преимуществ по сравнению с аналогами: Позволяет накапливать стоки в течении 24 часов, предотвращая затопление системы в случае внезапной аварии на центральной насосной станции; Все элементы системы являются полностью погружными, что позволяет сохранить работоспособность даже в случае полного длительного затопления; Отсутствует необходимость в вентиляционных трубках, подверженных засорению посторонними предметами и вандализму. Вакуумная магистраль – это замкнутая (герметичная) сеть из полиэтиленовых труб, соединенных сваркой встык или при помощи электросварных муфт. Пилообразный профиль укладки обеспечивает прерывание уклона с шагом колена не более 100 метров, создавая гидрозатворы, ограничивающие скорость перемещения стоков. Конструкция не требует установки смотровых и иных сервисных трубок, что исключает вероятность засорения трубопровода посторонними предметами и актов вандализма. Центральная вакуумная станция – это техническое сооружение, оснащенное взрывобезопасным энергосберегающим оборудованием и аварийным разъемом для подключения внешнего источника питания (электрогенератора) на случай аварийного отключения электричества. Центральная вакуумная станция оснащена главным вакуумным резервуаром, в котором по средствам парных (попеременно работающих) вакуумных насосов (генераторов вакуума) создается отрицательное давление (от 25кПа до 65кПа). Для очистки воздуха, выходящего из вакуумного резервуара, используется биофильтр. По мере наполнения главного резервуара стоки перекачиваются парными (попеременно работающими)насосами через напорный канализационный выпуск на очистные сооружения или главный канализационный коллектор. Устройство интерфейсного блока. Поплавковый регулятор – устройство, позволяющее контролировать уровень наполнения сборной емкости. Когда поплавок находится на нижней отметке, система находится в ждущем режиме. При наполнении сборной емкости поплавковый регулятор передает на стартер клапана команду на сброс стоков, а после опустошения сборной емкости - о прекращении режима сброса. Трубка смешивания воздуха и воды – уникальная запатентованная технология порционного смешивания воздуха и воды для аэрации транспортируемых стоков, препятствующая оседанию жира и позволяющая использовать вакуумные насосы значительно меньшей мощности, а так же исключающая необходимость повторного ручного запуска в случае полного затопления системы. Стартер клапана – устройство, активирующее выпускной клапан. Когда система находится в ждущем режиме стержень стартера выпускного клапана находится в закрытом положении, получив команду от поплавкового регулятора о необходимости начала цикла сброса стоков механический активатор открывает доступ вакуума на верхнюю часть поршня клапана, открывая вакуумную сеть. Вакуумный клапан – автономное устройство открывающее и закрывающее вакуумную сеть от сборной камеры при помощи поршня и пружины. После подачи вакуума на верхнюю часть поршня клапана механическим стартером, поршень открывается, открывая вакуумную сеть. После завершения цикла сброса доступ вакуума прекращается и механическая пружина закрывает сеть поршнем клапана. Вентиль прямого сброса (By-pass) – это система позволяющая принудительно, при помощи ручной шаровой запорной арматуры, поставляемой в комплекте, напрямую соединить вакуумную сеть и сборный колодец для аварийного сброса стоков и опустошения приемной камеры, минуя вакуумный клапан, на случай аварийного ремонта. Хотите узнать подробнее? Позвоните или напишите нам: Телефон офиса: +7 (812) 318-33-20 Телефон мобильный: +7 (921) 773-33-11 Почта: ya@optimapipe.ru Сайт: www.optimapipe.ru Контактное лицо: Яшманов Алексей Александрович
