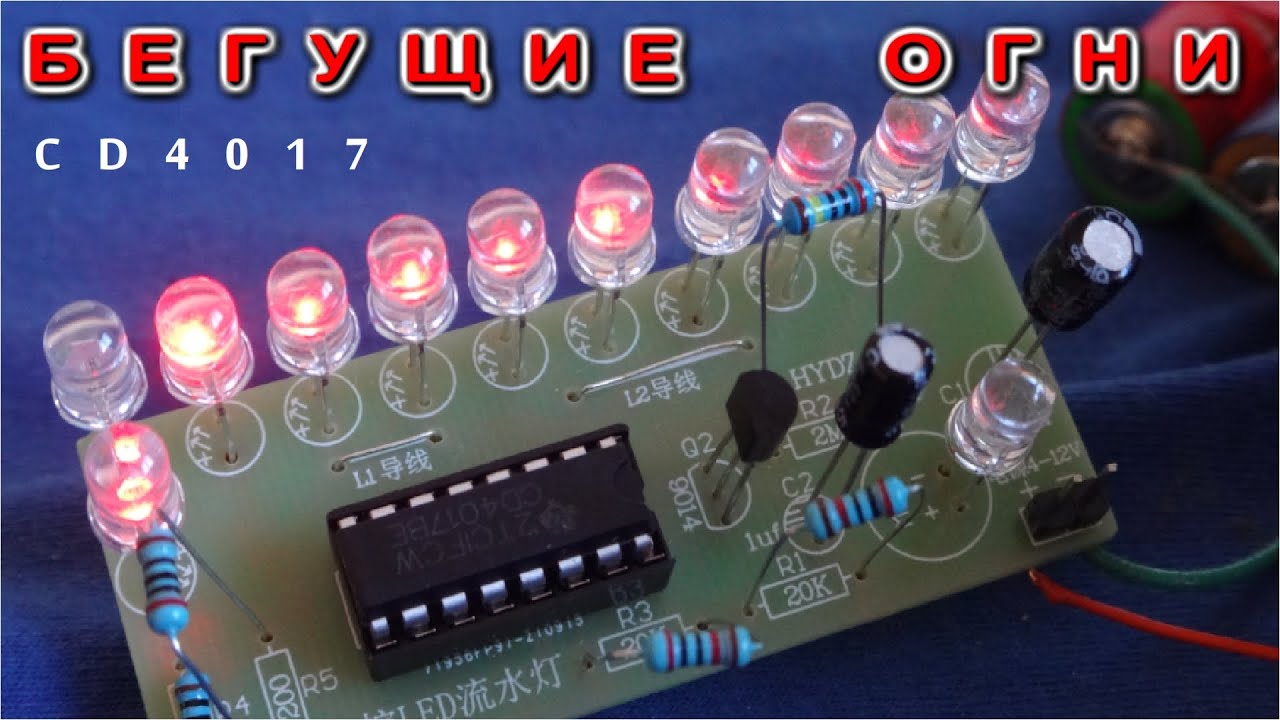

Бегущие огни на CD4017 кольцевом счетчике Джонсона. ПОТРЯСНАЯ САМОДЕЛКА наверно каждому нужна !
Счетчик Джонсона, также известный как счетчик витого кольца, представляет собой счетчик, который использует n-битные триггеры для представления 2n состояний. Счетчик Джонсона строится на сдвиговом регистре с перекрестной обратной связью. Счетчик Джонсона, также известный как счетчик ползучести, является примером синхронного счетчика. В счетчике Джонсона дополняемый выход последнего триггера соединен с входом первого триггера, и для реализации n-битного счетчика Джонсона нам требуется n триггера. Это один из наиболее важных типов счетчика регистра сдвига. Он формируется обратной связью выхода с его собственным входом. Счетчик Джонсона представляет собой кольцо с инверсией. Код Джонсона — разновидность двоичной системы счисления, в которой два соседних кода различаются только в одном двоичном разряде. Существуют модификации этой микросхемы, например 74HC4017 и 74HCT4017. Отличаются модификации допустимым диапазоном напряжения питания и быстродействием. Во многих случаях эти модификации взаимозаменяемы. Отечественный аналог микросхемы CD4017 это К561ИЕ8. Счетчик выпускается в 16-выводных корпусах. Назначение выводов: 2 вывода питания Q0 - Q9 — 10 выходов 2 тактовых входа (CLK и E) вход асинхронного сброса MR выход переноса CO, используемый для последовательного соединения счетчиков #Схема #СчетчикДжонсона #РедкиеЭлектрическиеСхемы 🌟 Мощный генератор из Счетчика воды своими руками. https://youtu.be/8irbRG217TY 🌟 Водопроводный генератор. Испытания водой. https://youtu.be/UM-3ur1vzZM 🌟 Солнечная панель из Светодиодов https://youtu.be/4SJOg-uU0hw 🌟 Солнечная батарея из Неоновых лампочек. https://youtu.be/uwSuKLca6Ps 🌟 Микроскоп из CD рума https://youtu.be/K0GPLBUteS8 🌟 Пельтье Электростанция своими руками https://youtu.be/pqM07HUUUxI Этот и подобные ему эксперименты Вы всегда можете повторить у себя дома. Я не использую необычных и редких малодоступных ресурсов. А вся моя "лаборатория" умещается на кухонном столе. У меня нет цели воспитывать подрастающее и просвещать увядающее поколения. Вся суть мною делаемого умещается в слогане "Я так живу" размещенном на титуле моего канала. Для тех кому нужны подробности (бываю там редко) https://zen.yandex.ru/dima https://vk.com/id26168899 https://ok.ru/profile/570092326202/ https://www.facebook.com/profile.php?id=100009896914428
