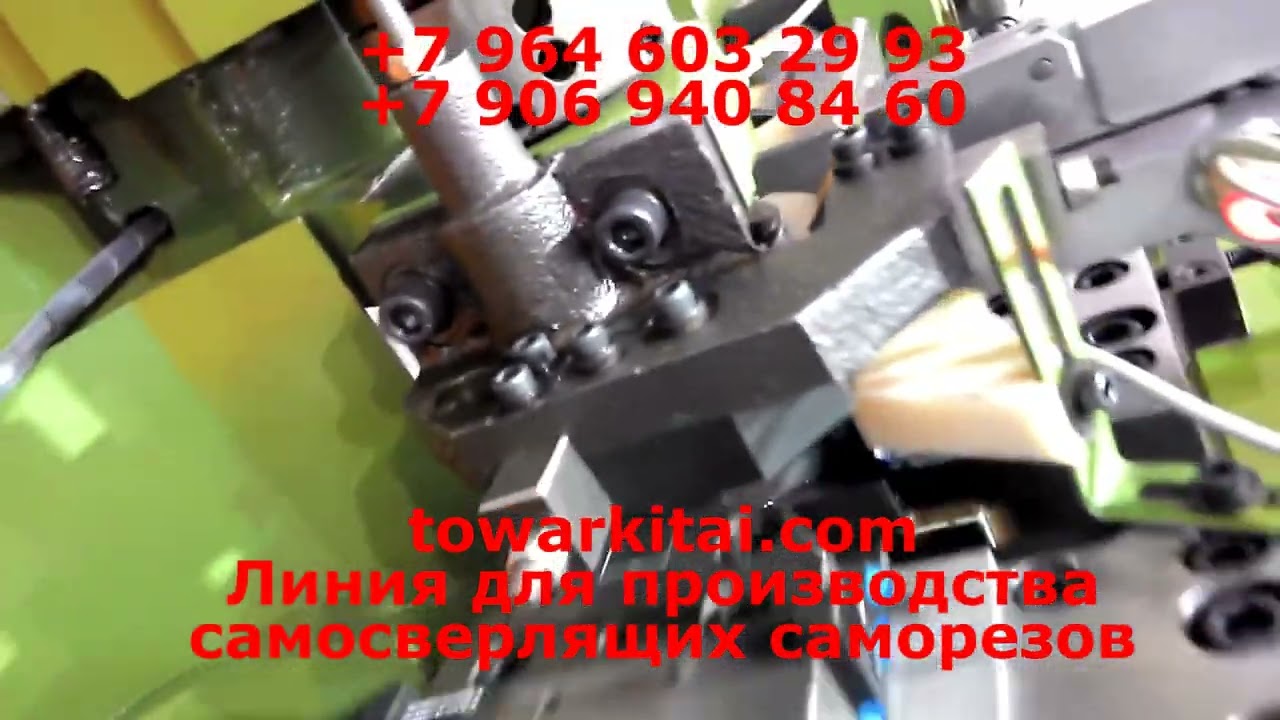

Линия для производства самосверлящих саморезов
Линия для производства самосверлящих саморезов Линия состоит из 3-х станков: Холодновысадочный автомат ID5x65 - 18 550 USD Технические характеристики Максимальный диаметр готовых изделий: 2-5 мм Длина готовых изделий: 12-65 мм Максимальная производительность: 140-160 шт/мин Количество станций штамповки: 1 Максимальная длина резки: 85 мм Статичная длина выдвижения матрицы (K.O ход): 90 мм Динамическая длина выдвижения матрицы (P.K.O ход): 7 мм Размер среза (толщина*ширина *длина): 9*32*65 мм Диаметр статичного держателя матрицы / Размер главной матрицы: Ф34.5 / 80мм Размеры основного штампа: Ф31*60 Диаметр отрезного штампа: Ф19 мм Главный ход скользящего контакта: 92 мм Мощность двигателя: 2.2 кВт Мощность масляного насоса двигателя: 180 Вт Размеры станка: 1.85*1.1*1.22 м Вес: 1800 кг Резьбонакатной станок IC6x75 - 16 700 USD Технические характеристики Максимальный диаметр готовых изделий: 2-6 мм Максимальная длина готовых изделий: 75 мм Максимальная производительность: 160-180 шт/мин Динамические /Статические размеры зубца: 127/108x25 мм Мощность двигателя: 5.5 кВт Мощность насоса для смазки: 25 Вт Мощность системы охлаждения насоса: 90 Вт Вес: 2200 кг Размеры станка: 2.14*1.7*1.6 м Станок для нарезки сверлящего основания самореза SDM-3/125 - 85 250 USD Технические характеристики Готовый саморез: Диаметр: 2.8-4.9 мм, длина 10-125 мм Инвертер: 7.36 кВт Двигатель: 5.5 кВт Производительность: 100-500 шт/мин ЖК - Дисплей Вес: 2200 кг Размеры: 1.9*1.4*1.6 м ФОТО КОНЕЧНОГО ПРОДУКТА ОСНОВНЫЕ ВОПРОСЫ ПО ПРОИЗВОДСТВУ САМОРЕЗОВ Прессформы изготавливаются заводом под конкретный диаметр саморезов (предварительно согласованный с покупателем), поменять его невозможно Прессформа на холодновысадочный автомат формирует дизайн головки, диаметр и длину самореза Прессформа (состоит из 2 плашек, одна крепится на станке, другая подвижна) на резьбонакатной станок накатывает резьбу на саморезах Чтобы производить саморезы одного диаметра, с одинаковым дизайном головки, с одинаковой резьбой, но с разной длиной нужно приобрести: 1 прессформу на холодновысадочный автомат и несколько прессформ на резьбонакатной станок в зависимости от диаметра и длины самореза), а длину самореза регулировать с помощью замены стержней в прессформе Стержень выталкивает (высаживает заготовку), пробойник формирует тип шлица самореза, устанавливаются в прессформу на холодновысадочном автомате Со станками поставляется инструменты: набор гаечных ключей, крестовая отвёртка, шестигранный ключ, инструкция на английском языке Рекомендованное сырье: проволока из углеродистой стали, медь, нержавеющая сталь, карбоновая сталь можно использовать без термозакалки для дерева, гипсокартона, проволока ГОСТ 5663-79, Применяемые марки стали: 08-20 кп, 08-45, СТАЛЬ 10, 08; 08кп; 10-10кп; 15-15кп; 20; 20кп; 25; 30; 35; 40; 45 Недорого сырье можно купить в РФ цена за 1 тонну: 30-50 т.р. на Урале (Челябинск, Магнитогорск, Екатеринбург и т.д.), проволока из Китая обойдется в 5200-6500 USD/тонна Данные станки без ЧПУ Для производства черных саморезов необходимо использовать термозакалочную печь Для защиты от ржавчины саморезы должны обрабатываться в линии гальванизации, где на них наносится защитное покрытие За станками должен работать высококвалифицированный оператор (1-2 человека в зависимости от количества станков) Прессформы для холодновысадочного автомата могут эксплуатироваться довольно длительный срок, прессформы для резьбонакатного станка подлежат замене, если возникают проблемы с нарезанием резьбы Себестоимость самореза – 25-30 копеек, с учетом затрат на электроэнергию, зарплату, аренду и т.д Станки охлаждаются маслом, масло подается с помощью насоса, которым оборудован станок, расход масла минимален, т.к. используется система циркуляции масла, в новых станках масло меняется раз в месяц, в редукторе масло меняется раз в 6 месяцев, количество масла определяется конкретной моделью станка, раз в месяц необходимо производить чистку масляного насоса. Смазочные материалы: любое машинное масло, летом №40, зимой №10 (Вязкость моторного масла по SAE) Количество саморезов в 1 тонне зависит от каждого конкретного типа, длины и диаметра самореза Из 1 тонны получается 980 кг саморезов Для правильного подбора станков необходимо предоставить чертеж конечного самореза с указанием всех размеров КЛЮЧЕВЫЕ МОМЕНТЫ ДОСТАВКА – 25 ДНЕЙ СРОК ИЗГОТОВЛЕНИЯ ЛИНИИ – 50 ДНЕЙ ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ: 50% - ПРЕДОПЛАТА 30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ 20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ) ГАРАНТИЯ – 1 ГОД ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ
