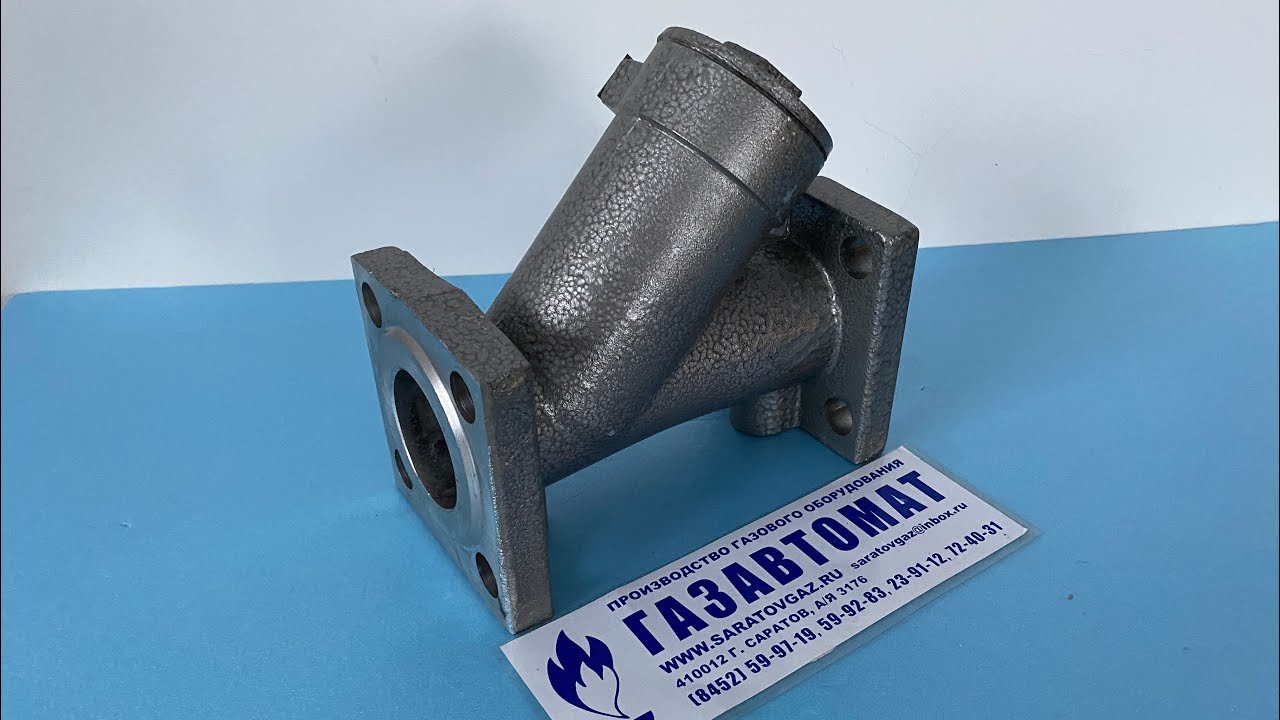

Фильтр газа ФГ-40 и ФС-40
Фильтры газовые ФС-40 предназначены для очистки не агрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы. Фильтры газовые ФС устанавливаются на газопроводах низкого, среднего и высокого давления. Условия эксплуатации фильтров ФС соответствуют климатическому исполнению УХЛ2 по ГОСТ-15150 с температурой окружающей среды от минус 40 до плюс 45 град.С Используемая среда – природный газ по ГОСТ 5542 Внимание ! При заказе уточняйте необходимость установки на фильтр индикатора загрязненности ИПД. При необходимости его можно приобрести и установить позднее. На большинстве вариантов корпусов есть отверстия под установку. Фильтр газовый ФС состоит из корпуса 1, кассеты 2 с фильтрующей сеткой 3, крышкой 4. В корпусе фильтра газового сетчатого ФС имеются два резьбовых отверстия для подсоединения дифманометров. При проходе газа через кассету с фильтрующей сеткой пыль и другие твердые частицы остаются на сетке. степень загрязнения сетки определяется по перепаду давления газа до и после фильтра. Монтаж и эксплуатация фильтров газовых ФС должны соответствовать требованиям "Правил безопасности в газовом хозяйстве" Госгортехнадзора РФ. Фильтр газовый ФС устанавливается так, чтобы направление стрелки на корпусе совпадало с направлением потока газа. При отсутствии дифманометров резьбовые отверстия в корпусе фильтра должны быть заглушены пробками. Порядок работы фильтра газового ФС Проверить фильтр ФС осмотром на отсутствие механических повреждений на корпусе фильтра и крышки. Подсоединить к корпусу фильтра дифманометры или манометры образцовые. Медленным открытием входного вентиля подать максимальное давление газа и проверить перепад давления на фильтре с помощью дифманометров. Потери давления газа на чистой фильтрующей сетке не должны превышать 2500 Па (250 мм вод ст) Газ, проходя через сетку, очищается от твердых частиц, которые оседают на сетке и в нижней части корпуса. Степень загрязнения сетки определяется по перепаду давления на входе и выходе фильтра. Перепад давления на грязной сетке не должен превышать 5000 Па (500 мм вод ст) При превышении этого значения, крышку фильтра отвинтить, извлечь кассету с сеткой, промыть ее, или заменить новой. Внутренние полости корпуса и крышки очистить от пыли и грязи. После сборки фильтра газового ФС, провести его обязательную опрессовку. Фильтр газовый ФС подлежит профилактическому осмотру и техническому обслуживанию в сроки, определяемые графиком, утвержденным руководителем эксплуатирующей организации. Работа по профилактическому осмотру фильтра газового ФС ( ФГ ) заключается в проверке степени загрязнения фильтруюшей сетки и очистке фильтра от пыли и грязи. Хранения фильтров ФС ( ФГ ) должно производиться по условиям хранения 3 ГОСТ 15151-69 При длительном хранении на складе фильтры газовые ФС должны быть законсервированы маслом К-17 ГОСТ 10877-78 или другими смазками для изделий группы П по варианту защиты ВЗ-1 ГОСТ 9.014-78 Возможно изготовление данных фильтров газовых ФГ с индикатором перепада давления (индикатором загрязненности фильтра). Данный индикатор замеряет давление на фильтре на входе и на выходе и показывает уровень загрязненности. При нахождении стрелки в зеленой зоне фильтр допустимо чист, при переходе стрелки в красную зону - фильтр необходимо почистить. Индикатор устанавливается на фильтр газа ФГ, ФС по дополнительному требованию. Подробнее на сайте 🌐 https://saratovgaz.ru/filtr-gaza-fs-40 Телефоны ☎️ +7(8452) 599-283, 599-719 Почта ✉️ saratovgaz@inbox.ru
