DTMF декодер как CW reader

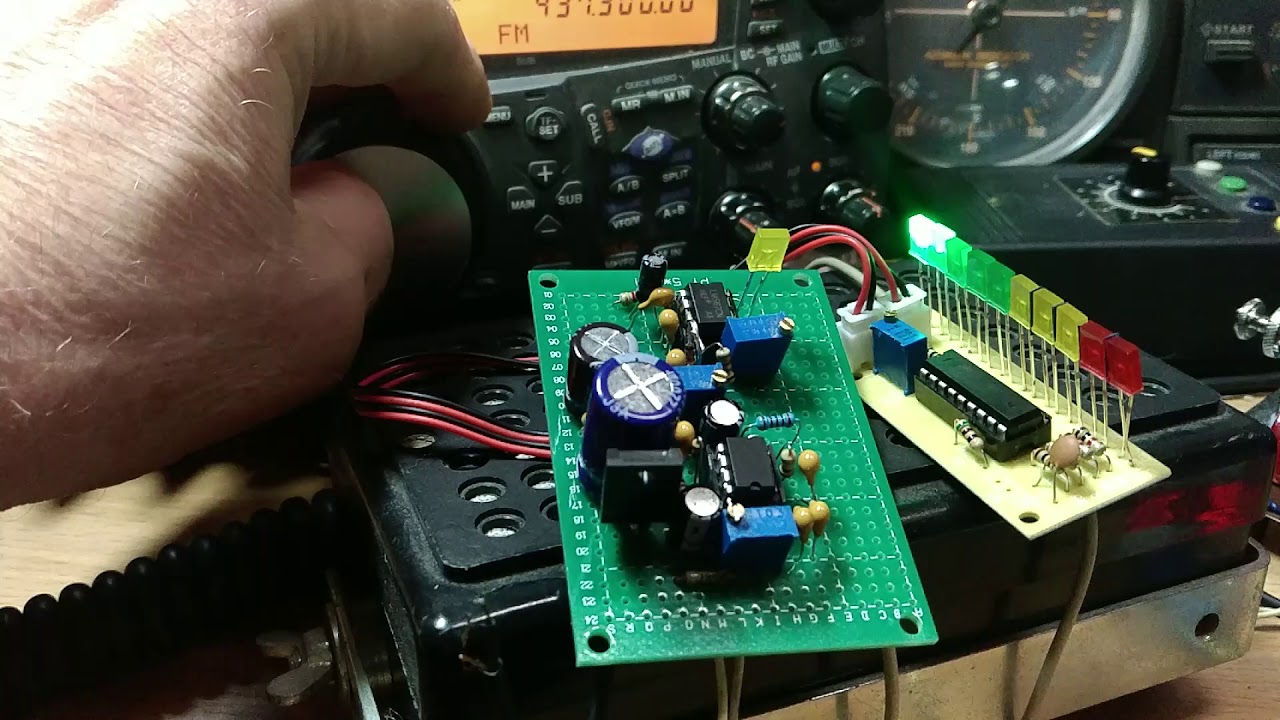

Сегодня добрый волшебник дал мне возможность посидеть с паяльником:-) Не обошлось без чудес - из китайской панельки DIP8 выпал контактный лепесток и я долго искал почему микросхема не подаёт признаков жизни. Обнаружил проблему только тогда когда вынул микросхему предполагая её заменить. А под ней пустая дырка :-) Одним словом запустил. Собственно ответ Сергею - https://gosh-radist.blogspot.com/2020/11/blog-post_12.html Ответ критикам устройства. То что вы видите на видео снято с полосой 5 килогерц. Понятно, что в телеграфе во всех трансиверах есть фильтр и настройка называемая CW Pitch - то есть частота с которой слышны посылки незатухающих колебаний :-) Поэтому изначально многие отказываются от фильтра в составе CW декодера. Второй проблемой масс, на мой взгляд, является игнорирование большого динамического диапазона на выходе трансивера. Поэтому нужно устройство, которое будет дискриминатором по частоте и ключом по амплитуде. То есть связка усилитель-ограничитель - регулятор выходного уровня. Понятно, что если всё вышесказанное проигнорировать собственно дискриминатор, точнее фазовый детектор, будет работать нестабильно. Понятно, что идеального устройства мы не получим, но стремиться к этому следует:-) Итак на микросхеме LM358 (сдвоенный операционный усилитель с однополярным питанием) выполнен RC фильтр на частоту 700 гц, затем ограничитель и регулятор уровня для DTMF декодера LM567CN Собственно схема и плата на EasyEDA - UN7FGO. Ниже видео. Снято с мобилки, поэтому раблта желтого светодиода кажется неправильной. Камера запаздывает и поо освещению тоже не фонтан. Глазами все гораздо лучше. Так что на днях начнём женить сам декодер с Ардуиной.
